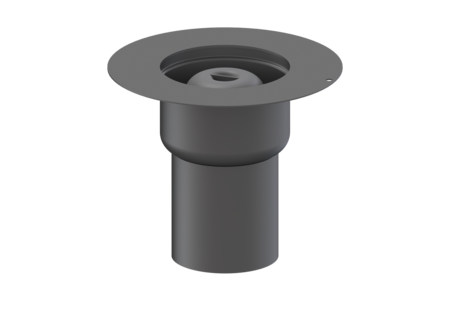

Grundkörper Ferrofix

Sys 125, DN 100, Ausl. senkr., Klebefl.

Datenblatt

Der Grundkörper Ferrofix aus Edelstahl dient in Kombination mit einem Aufsatzstück im System 125 der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss und einer Bauzeitschutzabdeckung ausgestattet. Der Losflansch dient dem Einklemmen von Kunststoff- und Elastomer-Dichtungsbahnen sowie Kaltbitumenabdichtungen und ist damit nur für den Einsatz bei Feuchtigkeitssperren geeignet. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist nicht erforderlich.

  • Aus besonders hygienischem und mechanisch hochbelastbarem Edelstahl
  • Mit Aufsatzstücken variabel kombinierbar
Artikelnummer 54330
GTIN 4026092072356
Preisgruppe 70
Ausschreiben.de
Grundkörper Ferrofix Sys 125, DN 100, Ausl. senkr., Klebefl.
Der Grundkörper Ferrofix aus Edelstahl dient in Kombination mit einem Aufsatzstück im System 125 der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss und einer Bauzeitschutzabdeckung ausgestattet. Der Losflansch dient dem Einklemmen von Kunststoff- und Elastomer-Dichtungsbahnen sowie Kaltbitumenabdichtungen und ist damit nur für den Einsatz bei Feuchtigkeitssperren geeignet. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist nicht erforderlich. Ausführung: System: 125 Geruchsverschluss: inklusive Abdichtungsart: Abdichtung im Verbund (DIN 18534) Abdichtung am Grundkörper: Klebeflansch (geeignet für Feuchtigkeitssperren) Sperrwasserhöhe: 50 mm Allgemeine Merkmale: Nennweite (DN): 100 Außendurchmesser (DA): 110 Norm: EN 1253-1 Abmessungen: Länge: 240 mm Breite: 240 mm Höhe: 207 mm Behälter/Grundkörper: Auslauf Anzahl: 1 ST Grundkörper: Material Grundkörper: Edelstahl 1.4301 (V2A) Stutzen Ausführung: senkrecht

Produktvideo

Der Brandschutzeinsatz Fire-Kit erfüllt die höchste Feuerwiderstandsklasse R 120. Sobald Feuer durch das Rohr in den Ablaufkörper dringt, quillt der Brandschutzeinsatz auf. Damit wird die Brandweiterleitung gestoppt.

  Bezeichnung Artikelnummer
Aufsatzstück Ferrofix Sys 125, mit Anschlussmuffe DN 50, L 15 48435
Aufsatzstück Variofix Schlitzrost, V2A, rutschhemmend, L 15 48907
Aufsatzstück Variofix Schlitzrost, V2A, K 3 48963
Aufsatzstück Variofix Gitterrost, V2A, L 15 48965
Aufsatzstück Ferrofix Sys 125, Schlitzrost, 146 x 146 mm, K 3 48977
Reinigungsverschluss Ferrofix Sys 125, befl., geruchsdicht 54910
Reinigungsverschluss Ferrofix Sys 125, Klebefl., befl., geruchsdicht 54911
Reinigungsverschluss Ferrofix System 125, geruchsdicht 54912
Reinigungsverschluss Ferrofix Sys 125, Klebefl., geruchsdicht 54913
Aufsatzstück Ferrofix Sys 125, Gitterrost, 150 x 150 mm 54914
Aufsatzstück Ferrofix Sys 125, Klebefl., Gitterr., 146x146 mm 54915
Aufsatzstück Ferrofix Sys 125, Gitterrost, 200 x 200 mm 54916
Aufsatzstück Ferrofix Sys 125, Klebefl., Gitterr., 200x200 mm 54917
Aufsatzstück Ferrofix Sys 125, Klebefl., Schlitzr., 146x146 mm 54919
Reinigungsverschluss Sys 125, ABS, Abdeckplatte V2A, verschr. 54920
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Brandschutzeinsatz Fire-Kit 100, für DN 50, 70, 80 48099
Brandschutzeinsatz Fire-Kit 100, für DN 100 48100
Verlängerungsstück H: 136 mm, ohne Zulauf 48987
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 48989
Durchgangsdichtung Quick-Fit für Kernlochbohrungen, mit Brandschutz 48990
Verlängerungsstück System 125, mit Pressdichtungsflansch 54187
Verlängerungsstück System 125, seitlicher Zulauf DN 50/40 54189
Verlängerungsstück System 125, Edelstahl V2A 54900
Verlängerungsstück System 125, mit Klebeflansch 54901
Verlängerungsstück System 125, seitlicher Zulauf DN 50 54902
Verlängerungsstück System 125, seitl. Zul. DN 50, Klebefl. 54903
  Bezeichnung Artikelnummer
Geruchsverschluss Ferrofix, Sperrwasserhöhe 50 mm 54188
  • Nennweite (DN) (ATTR-118): 100
  • Abdichtung am Grundkörper (ATTR-250): Klebeflansch (geeignet für Feuchtigkeitssperren)
  • Temperaturklasse (ATTR-253): A
  • Komplettartikel (ATTR-254): nein
  • Elektrischer Anschluss vorhanden (ATTR-256): nein
  • Anschluss an GLT, GA (ATTR-257): nein
  • Variante der Entwässerung (ATTR-260): Punktablauf
  • Entwässerungsart (ATTR-263): Freispiegel
  • Kennzeichnung (ATTR-340): Znak B
  • Vorteilstext (M-ATTR-007): Die robuste Lösung aus besonders hygienischem und mechanisch hoch belastbarem Edelstahl
  • Herkunftsland (ATTR-322): SI
  • Außendurchmesser (DA) (ATTR-147): 110
  • Ablaufleistung (l/s) mit 20 mm Aufstau (ATTR-157): 2  Liter/Sekunde
  • Länge (ATTR-A6A): 240  Millimeter
  • Breite (ATTR-A6B): 240  Millimeter
  • Höhe (ATTR-A6C): 207  Millimeter
  • Volumen (ATTR-320): 0,0  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 280  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 280  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 260  Millimeter
  • Abmessungen (ATTR-323): 280X280X260MM
  • Anzahl Packstücke (ATTR-321): 1
  • Auslauf Anzahl (ATTR-B15B): 1  Stück
  • Material Grundkörper (ATTR-232): Edelstahl 1.4301 (V2A)
  • Stutzen Ausführung (ATTR-233): senkrecht
  • Abdichtungsart (ATTR-170): Abdichtung im Verbund (DIN 18534)
  • Geruchsverschluss (ATTR-115): inklusive
  • System (ATTR-244): 125
  • Gewicht netto (ATTR-A3A): 1,5  Kilogramm
  • Gewicht brutto (ATTR-A3B): 1,8  Kilogramm
  • Norm (ATTR-9): EN 1253-1
  • Sperrwasserhöhe (ATTR-128): 50  Millimeter
  • NDOP (ATTR-304): 009-057
  • Abwassermenge (ATTR-310): Mittel
  • Bauhöhe (ATTR-313): min. 130 mm
  • Produktklasse Temperaturverhalten (ATTR-223): A
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktart (M-ATTR-003): Grundkörper
  • Produktfamilie (M-ATTR-004): Ferrofix
  • Produktname (M-ATTR-005): Ferrofix
