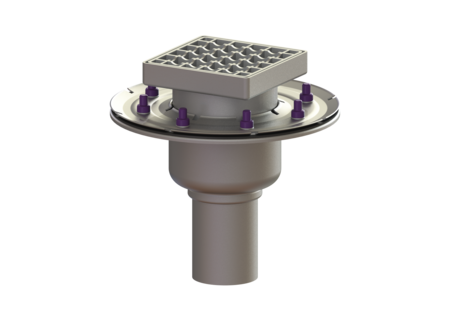

Bodenablauf Ferrofix Pressfl.

DN 70, senkrecht, Gitterrost, Edelstahl

Datenblatt

Der Boden-/Deckenablauf Ferrofix aus Edelstahl dient der Punktentwässerung und ist mit einem Pressdichtungsflansch sowie einem herausnehmbaren Geruchsverschluss aus Edelstahl, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Mit Anschlussmöglichkeit für Potentialausgleich.

  • Aus besonders hygienischem und mechanisch hochbelastbarem Edelstahl
Artikelnummer 54210.20
GTIN 4026092056509
Preisgruppe 70
Ausschreiben.de
Bodenablauf Ferrofix Pressfl. DN 70, senkrecht, Gitterrost, Edelstahl
Der Boden-/Deckenablauf Ferrofix aus Edelstahl dient der Punktentwässerung und ist mit einem Pressdichtungsflansch sowie einem herausnehmbaren Geruchsverschluss aus Edelstahl, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Mit Anschlussmöglichkeit für Potentialausgleich. Ausführung: System: 125 Geruchsverschluss: inklusive Abdichtung am Aufsatzstück: Anschlussrand Abdichtung am Grundkörper: Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen) Sperrwasserhöhe: 50 mm Allgemeine Merkmale: Nennweite (DN): 70 Außendurchmesser (DA): 78 Norm: EN 1253-1 Abmessungen: Länge: 273 mm Breite: 273 mm Behälter/Grundkörper: Auslauf Anzahl: 1 ST Grundkörper: Material Grundkörper: Edelstahl 1.4301 (V2A) Stutzen Ausführung: senkrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Aufsatzstück: höhenverstellbar Abdeckungsmerkmale: Abdeckungsart: Gitterrost Abdeckung Material: Edelstahl 1.4301 (V2A) Belastungsklasse: L 15 (EN 1253-1) Länge: 138 mm Breite: 138 mm Oberfläche: gebeizt Verriegelung: unverriegelt Rost: Rahmen Länge: 150 mm Rahmen Breite: 150 mm Form Aufsatzstück: eckig Aufsatzstück Material: Edelstahl 1.4301 (V2A)

Produktvideo

Der Brandschutzeinsatz Fire-Kit erfüllt die höchste Feuerwiderstandsklasse R 120. Sobald Feuer durch das Rohr in den Ablaufkörper dringt, quillt der Brandschutzeinsatz auf. Damit wird die Brandweiterleitung gestoppt.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Brandschutzeinsatz Fire-Kit 100, für DN 50, 70, 80 48099
Brandschutzeinsatz Fire-Kit 100, für DN 100 48100
Verlängerungsstück H: 136 mm, ohne Zulauf 48987
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 48989
Durchgangsdichtung Quick-Fit für Kernlochbohrungen, mit Brandschutz 48990
Verlängerungsstück System 125, mit Pressdichtungsflansch 54187
Verlängerungsstück System 125, seitlicher Zulauf DN 50/40 54189
Verlängerungsstück System 125, Edelstahl V2A 54900
Verlängerungsstück System 125, mit Klebeflansch 54901
Verlängerungsstück System 125, seitlicher Zulauf DN 50 54902
Verlängerungsstück System 125, seitl. Zul. DN 50, Klebefl. 54903
  Bezeichnung Artikelnummer
Geruchsverschluss für Practicus, Ecoguss, Ferrofix 27169
Grundkörper Ferrofix Sys 125, DN 70, Auslauf senkr., Pressfl. 54210
Aufsatzstück Ferrofix Sys 125, Gitterrost, 150 x 150 mm 54914
  • Rahmen Länge (ATTR-111B): 150  Millimeter
  • Rahmen Breite (ATTR-111C): 150  Millimeter
  • Nennweite (DN) (ATTR-118): 70
  • Abdichtung am Grundkörper (ATTR-250): Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen)
  • Abdichtung am Aufsatzstück (ATTR-251): Anschlussrand
  • Temperaturklasse (ATTR-253): A
  • Komplettartikel (ATTR-254): ja
  • Elektrischer Anschluss vorhanden (ATTR-256): nein
  • Anschluss an GLT, GA (ATTR-257): nein
  • Form Aufsatzstück (ATTR-259): eckig
  • Variante der Entwässerung (ATTR-260): Punktablauf
  • Bauform Rost/Rinne (ATTR-261): quadratisch
  • Entwässerungsart (ATTR-263): Freispiegel
  • Kennzeichnung (ATTR-340): Znak B
  • Herkunftsland (ATTR-322): DE
  • Außendurchmesser (DA) (ATTR-147): 78
  • Ablaufleistung (l/s) mit 20 mm Aufstau (ATTR-157): 2,4  Liter/Sekunde
  • Ablaufleistung (l/s) mit 10 mm Aufstau (ATTR-157B): 1,5  Liter/Sekunde
  • Aufsatzstück Material (ATTR-231): Edelstahl 1.4301 (V2A)
  • Aufsatzstück (ATTR-337): höhenverstellbar
  • Länge (ATTR-A6A): 273  Millimeter
  • Breite (ATTR-A6B): 273  Millimeter
  • Volumen (ATTR-320): 0,0  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 386  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 286  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 300  Millimeter
  • Abmessungen (ATTR-323): 386X286X300MM
  • Anzahl Packstücke (ATTR-321): 1
  • Auslauf Anzahl (ATTR-B15B): 1  Stück
  • Material Grundkörper (ATTR-232): Edelstahl 1.4301 (V2A)
  • Stutzen Ausführung (ATTR-233): senkrecht
  • Abdeckungsart (ATTR-A21): Gitterrost
  • Belastungsklasse (ATTR-A2B): L 15 (EN 1253-1)
  • Verriegelung (ATTR-A2D): unverriegelt
  • Abdeckung Material (ATTR-A2E): Edelstahl 1.4301 (V2A)
  • Oberfläche (ATTR-A2F): gebeizt
  • Länge (ATTR-A2M): 138  Millimeter
  • Breite (ATTR-A2N): 138  Millimeter
  • Geruchsverschluss (ATTR-115): inklusive
  • System (ATTR-244): 125
  • Gewicht netto (ATTR-A3A): 4,6  Kilogramm
  • Gewicht brutto (ATTR-A3B): 5,1  Kilogramm
  • Norm (ATTR-9): EN 1253-1
  • Sperrwasserhöhe (ATTR-128): 50  Millimeter
  • Fremdüberwachung (ATTR-A8): LGA
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • NDOP (ATTR-304): 009-057
  • Produktklasse Temperaturverhalten (ATTR-223): A
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktart (M-ATTR-003): Boden-/Deckenablauf
  • Produktfamilie (M-ATTR-004): Ferrofix
  • Produktname (M-ATTR-005): Ferrofix
