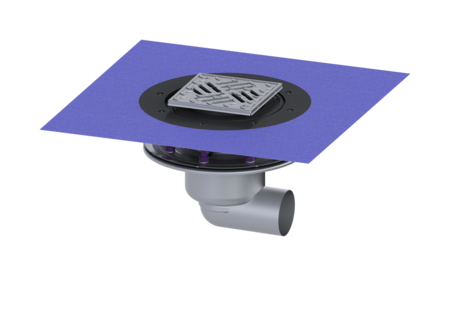

Bodenablauf Ferrofix Pressfl.
DN 70, seitlich, Variofix, Schlitzrost
KESSEL Bodenablauf Ferrofix Pressfl., Nennweite (DN) 70, System 125, Stutzen waagrecht, Material Aufsatzstück ABS, dreidimensional verstellbar, Abdeckungsart Schlitzrost, Außendurchmesser (DA) 78 mm
- Aus besonders hygienischem und mechanisch hochbelastbarem Edelstahl
- Hohe Abflussleistung
Artikelnummer | 54200.52 |
---|---|
GTIN | 4026092056325 |
Preisgruppe | 70 |
Preis |
408,60
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Bodenablauf Ferrofix Pressfl. DN 70, seitlich, Variofix, Schlitzrost
Der Boden-/Deckenablauf Ferrofix aus Edelstahl dient der Punktentwässerung und ist mit einem Pressdichtungsflansch sowie einem herausnehmbaren Geruchsverschluss aus Edelstahl, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Mit Anschlussmöglichkeit für Potentialausgleich. Ausführung System: 125 Abdichtung am Aufsatzstück: zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 Abdichtung am Grundkörper: Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen) Sperrwasserhöhe: 50 mm Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 70 Außendurchmesser (DA): 78 mm Geruchsverschluss: inklusive Abmessungen Höhenverstellbarkeit: 10 - 18 mm Gewicht netto: 4,43 kg Gewicht brutto: 5,42 kg Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 273 mm Breite: 273 mm Verpackungsmaß Länge: 586 mm Verpackungsmaß Breite: 386 mm Verpackungsmaß Höhe: 400 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Edelstahl 1.4301 (V2A) Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Breite: 138 mm Abdeckung Länge: 138 mm Oberfläche: Edelstahl poliert Verriegelung: verschraubt Belastungsklasse: L 15 (EN 1253-1) Rutschhemmklasse: R11 nach DIN 51130; C nach DIN 51097 Rahmen Breite: 150 mm Rahmen Länge: 150 mm Aufsatzstück: dreidimensional verstellbar Form Aufsatzstück: eckig Aufsatzstück Material: ABS
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen | |
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen | |
Verlängerungsstück System 125, mit Pressdichtungsflansch | 54187 | Anzeigen | |
Verlängerungsstück System 125, seitlicher Zulauf DN 50/40 | 54189 | Anzeigen | |
Verlängerungsstück System 125, Edelstahl V2A | 54900 | Anzeigen | |
Verlängerungsstück System 125, mit Klebeflansch | 54901 | Anzeigen | |
Verlängerungsstück System 125, seitlicher Zulauf DN 50 | 54902 | Anzeigen | |
Verlängerungsstück System 125, seitl. Zul. DN 50, Klebefl. | 54903 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Geruchsverschluss für Practicus, Ecoguss, Ferrofix | 27169 | Anzeigen | |
Dichtmanschette für Abdichtung im Verbund flüssig | 48651 | Anzeigen | |
Aufsatzstück Variofix Schlitzrost, V2A, rutschhemmend, L 15 | 48907 | Anzeigen | |
Grundkörper Ferrofix Pressfl. Sys 125, DN 70, Auslauf seitlich | 54200 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung |
- Nennweite (DN) (nennweite): 70
- Material Grundkörper (material_grundkoerper): Edelstahl 1.4301 (V2A)
- Abdeckung Material (abdeckung_material): Edelstahl 1.4301 (V2A)
- Aufsatzstück Material (material_aufsatzstueck): ABS
- Stutzen Ausführung (stutzen_ausfuehrung): waagrecht
- Belastungsklasse (belastungsklasse): L 15 (EN 1253-1)
- Geruchsverschluss (geruchsverschluss): inklusive
- Abdichtung am Aufsatzstück (abdichtung_aufsatzstueck): zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534
