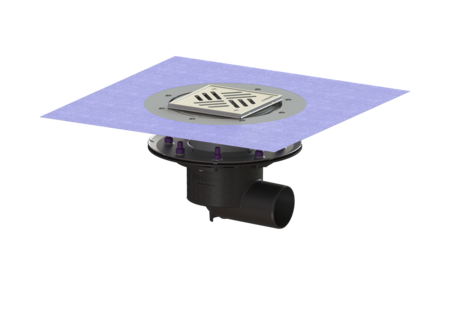

Boden-/Deckenablauf Ecoguss

DN 70, seitl., Variofix, Schlitzrost

KESSEL Bodenablauf Ecoguss Pressfl., Nennweite (DN) 70, Abdeckung Länge 138 mm, Stutzen waagrecht, Geruchsverschluss, Entwässerung durch Punktablauf, Bodenbelaghöhe max. 17 mm, Abdeckungsart Schlitzrost, dreidimensional verstellbar

  • High-Tech-Verbundwerkstoff Ecoguss
  • Höchste Brandschutzstandards
  • Wissenschaftlich bestätigte Schallschutzwirkung
Artikelnummer 48778.51
GTIN 4026092053225
Preisgruppe 40
Preis 411,70  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

    Boden-/Deckenablauf Ecoguss DN 70, seitl., Variofix, Schlitzrost
    Der Boden-/Deckenablauf Ecoguss dient der Punktentwässerung und ist mit einem Pressdichtungsflansch sowie einem herausnehmbaren Geruchsverschluss, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der recyclingfähige Verbundwerkstoff Ecoguss erfüllt höchste Schallschutzanforderungen, ist beständig gegenüber aggressiven Medien, temperaturbeständig und besitzt eine dauerhaft korrosionsfreie Oberfläche. Er ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius. Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist nicht erforderlich. Ausführung System: 125 Abdichtung am Aufsatzstück: zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 Abdichtung am Grundkörper: Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen) Sperrwasserhöhe: 50 mm Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 70 Außendurchmesser (DA): 78 mm Abmessungen Gewicht netto: 3,7 kg Gewicht brutto: 4,61 kg Durchmesser: 273 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Breite: 273 mm Länge: 273 mm Verpackungsmaß Breite: 386 mm Verpackungsmaß Höhe: 400 mm Verpackungsmaß Länge: 586 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Ecoguss Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Abdeckung Breite: 138 mm Abdeckung Länge: 138 mm Bodenbelaghöhe min.: 10 mm Oberfläche: Edelstahl poliert Rahmen Material: Edelstahl 1.4301 (V2A) Verriegelung: verschraubt Belastungsklasse: K 3 (EN 1253-1) Rahmen Breite: 150 mm Rahmen Länge: 150 mm Bodenbelaghöhe max.: 17 mm Aufsatzstück: dreidimensional verstellbar Form Aufsatzstück: eckig Aufsatzstück Material: ABS Geruchsverschluss: inklusive
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    Verlängerungsstück H: 140 mm, mit Klebeflansch 48403 Anzeigen
    Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch 48404 Anzeigen
    Verlängerungsstück H: 120 mm, mit Klebeflansch 48900 Anzeigen
    Verlängerungsstück H: 136 mm, ohne Zulauf 48987 Anzeigen
    Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 48989 Anzeigen
      Bezeichnung Artikelnummer
    Geruchsverschluss für Practicus, Ecoguss, Ferrofix 27169 Anzeigen
    Pressdichtungsflansch Ecoguss System 125, inkl. Fixierklammern 48407 Anzeigen
    Dichtmanschette für Abdichtung im Verbund flüssig 48651 Anzeigen
    Grundkörper Ecoguss Pressfl., DN 70, Auslauf seitlich 48778 Anzeigen
    Aufsatzstück Variofix Schlitzrost, V2A, K 3 48963 Anzeigen
    Einbau- und Bedienungsanleitung
    CAD Zeichnung
    Prüfberichte und Zertifikate
    • Nennweite (DN) (nennweite): 70
    • Material Grundkörper (material_grundkoerper): Ecoguss
    • Abdeckung Material (abdeckung_material): Edelstahl 1.4301 (V2A)
    • Rahmen Material (rahmen_material): Edelstahl 1.4301 (V2A)
    • Aufsatzstück Material (material_aufsatzstueck): ABS
    • Stutzen Ausführung (stutzen_ausfuehrung): waagrecht
    • Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
    • Geruchsverschluss (geruchsverschluss): inklusive
    • Abdichtung am Aufsatzstück (abdichtung_aufsatzstueck): zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534
