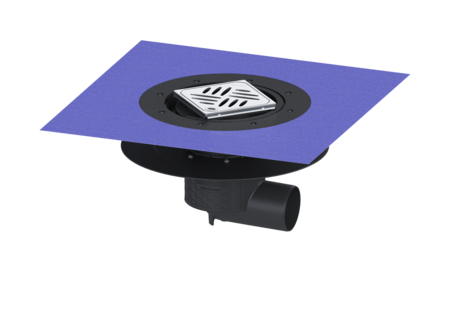

Bodenablauf Ecoguss Klebeflansch

DN 70, seitl., Variofix, Designrost

Datenblatt

Der Boden-/Deckenablauf Ecoguss dient der Punktentwässerung und ist mit einem Klebeflansch sowie einem herausnehmbaren Geruchsverschluss, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der recyclingfähige Verbundwerkstoff Ecoguss erfüllt höchste Schallschutzanforderungen, ist beständig gegenüber aggressiven Medien, temperaturbeständig und besitzt eine dauerhaft korrosionsfreie Oberfläche. Er ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius. Der Losflansch dient dem Einklemmen von Kunststoff- und Elastomer-Dichtungsbahnen sowie Kaltbitumenabdichtungen und ist damit nur für den Einsatz bei Feuchtigkeitssperren geeignet. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist nicht erforderlich.

  • High-Tech-Verbundwerkstoff Ecoguss
  • Ecoguss, Höchste Brandschutzstandards
  • Wissenschaftlich bestätigte Schallschutzwirkung
Artikelnummer 48578.53
GTIN 4026092054277
Preisgruppe 40
Ausschreiben.de
Bodenablauf Ecoguss Klebeflansch DN 70, seitl., Variofix, Designrost
Der Boden-/Deckenablauf Ecoguss dient der Punktentwässerung und ist mit einem Klebeflansch sowie einem herausnehmbaren Geruchsverschluss, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der recyclingfähige Verbundwerkstoff Ecoguss erfüllt höchste Schallschutzanforderungen, ist beständig gegenüber aggressiven Medien, temperaturbeständig und besitzt eine dauerhaft korrosionsfreie Oberfläche. Er ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius. Der Losflansch dient dem Einklemmen von Kunststoff- und Elastomer-Dichtungsbahnen sowie Kaltbitumenabdichtungen und ist damit nur für den Einsatz bei Feuchtigkeitssperren geeignet. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist nicht erforderlich. Ausführung: System: 125 Geruchsverschluss: inklusive Abdichtungsart: Abdichtung im Verbund (DIN 18534) Abdichtung am Aufsatzstück: zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 Abdichtung am Grundkörper: Klebeflansch (geeignet für Feuchtigkeitssperren) Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I Sperrwasserhöhe: 50 mm Allgemeine Merkmale: Nennweite (DN): 70 Außendurchmesser (DA): 78 Norm: EN 1253-1 Abmessungen: Länge: 348 mm Breite: 348 mm Behälter/Grundkörper: Auslauf Anzahl: 1 ST Grundkörper: Material Grundkörper: Ecoguss Stutzen Ausführung: waagrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Aufsatzstück: dreidimensional verstellbar Abdeckungsmerkmale: Abdeckungsart: Designrost Rost Design: Kessel Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Bodenbelaghöhe min.: 10 mm Bodenbelaghöhe max.: 24 mm Belastungsklasse: L 15 (EN 1253-1) Länge: 120 mm Breite: 120 mm Oberfläche: geschliffen Verriegelung: Lock & Lift Rutschhemmklasse: R9 nach DIN 51130; C nach DIN 51097 Rost: Rahmen Länge: 132 mm Rahmen Breite: 132 mm Rahmen Material: Edelstahl 1.4301 (V2A) Form Aufsatzstück: eckig Aufsatzstück Material: ABS

Produktvideo

Der Brandschutzeinsatz Fire-Kit erfüllt die höchste Feuerwiderstandsklasse R 120. Sobald Feuer durch das Rohr in den Ablaufkörper dringt, quillt der Brandschutzeinsatz auf. Damit wird die Brandweiterleitung gestoppt.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Verlängerungsstück H: 140 mm, mit Klebeflansch 48403
Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch 48404
Verlängerungsstück H: 120 mm, mit Klebeflansch 48900
Verlängerungsstück H: 136 mm, ohne Zulauf 48987
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 48989
  Bezeichnung Artikelnummer
Geruchsverschluss für Practicus, Ecoguss, Ferrofix 27169
Klebeflansch mit Gegenflansch, ABS, System 125 48410
Grundkörper Ecoguss Klebeflansch, DN 70, Auslauf seitlich 48578
Dichtmanschette für Abdichtung im Verbund flüssig 48651
Aufsatzstück Variofix Designrost Kessel, V2A, Lock & Lift, L15 48904
  • Nennweite (DN) (ATTR-118): 70
  • Abdichtung am Grundkörper (ATTR-250): Klebeflansch (geeignet für Feuchtigkeitssperren)
  • Abdichtung am Aufsatzstück (ATTR-251): zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534
  • Temperaturklasse (ATTR-253): A
  • Komplettartikel (ATTR-254): ja
  • Elektrischer Anschluss vorhanden (ATTR-256): nein
  • Anschluss an GLT, GA (ATTR-257): nein
  • Form Aufsatzstück (ATTR-259): eckig
  • Variante der Entwässerung (ATTR-260): Punktablauf
  • Bauform Rost/Rinne (ATTR-261): quadratisch
  • Entwässerungsart (ATTR-263): Freispiegel
  • Kennzeichnung (ATTR-340): Znak B
  • Herkunftsland (ATTR-322): DE
  • Rahmen Material (ATTR-111): Edelstahl 1.4301 (V2A)
  • Rahmen Länge (ATTR-111B): 132  Millimeter
  • Rahmen Breite (ATTR-111C): 132  Millimeter
  • Außendurchmesser (DA) (ATTR-147): 78
  • Gewicht netto (ATTR-A3A): 2,8  Kilogramm
  • Gewicht brutto (ATTR-A3B): 3,7  Kilogramm
  • Norm (ATTR-9): EN 1253-1
  • Ablaufleistung (l/s) mit 20 mm Aufstau (ATTR-157): 1,5  Liter/Sekunde
  • Fremdüberwachung (ATTR-A8): LGA
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Aufsatzstück Material (ATTR-231): ABS
  • Aufsatzstück (ATTR-337): dreidimensional verstellbar
  • Ablaufleistung (l/s) mit 10 mm Aufstau (ATTR-157B): 1,2  Liter/Sekunde
  • Abdichtungsart (ATTR-170): Abdichtung im Verbund (DIN 18534)
  • Geruchsverschluss (ATTR-115): inklusive
  • System (ATTR-244): 125
  • Stutzen Ausführung (ATTR-233): waagrecht
  • Rost Design (ATTR-112): Kessel
  • Abdeckungsart (ATTR-A21): Designrost
  • Abdeckung Farbe (ATTR-A2A): silber
  • Belastungsklasse (ATTR-A2B): L 15 (EN 1253-1)
  • Verriegelung (ATTR-A2D): Lock & Lift
  • Abdeckung Material (ATTR-A2E): Edelstahl 1.4301 (V2A)
  • Oberfläche (ATTR-A2F): geschliffen
  • Bodenbelaghöhe max. (ATTR-A2L): 24  Millimeter
  • Länge (ATTR-A2M): 120  Millimeter
  • Breite (ATTR-A2N): 120  Millimeter
  • Durchmesser (ATTR-A107): 348  Millimeter
  • Bodenbelaghöhe min. (ATTR-A2O): 10  Millimeter
  • Rutschhemmklasse (ATTR-371): R9 nach DIN 51130; C nach DIN 51097
  • Länge (ATTR-A6A): 348  Millimeter
  • Breite (ATTR-A6B): 348  Millimeter
  • Volumen (ATTR-320): 0,1  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 586  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 386  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 400  Millimeter
  • Abmessungen (ATTR-323): 586X386X400MM
  • Anzahl Packstücke (ATTR-321): 1
  • Auslauf Anzahl (ATTR-B15B): 1  Stück
  • Material Grundkörper (ATTR-232): Ecoguss
  • Sperrwasserhöhe (ATTR-128): 50  Millimeter
  • Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich) (ATTR-242): W3-I
  • NDOP (ATTR-304): 009-055
  • Produktklasse Temperaturverhalten (ATTR-223): A
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktart (M-ATTR-003): Boden-/Deckenablauf
  • Produktfamilie (M-ATTR-004): Ecoguss
  • Produktname (M-ATTR-005): Ecoguss
