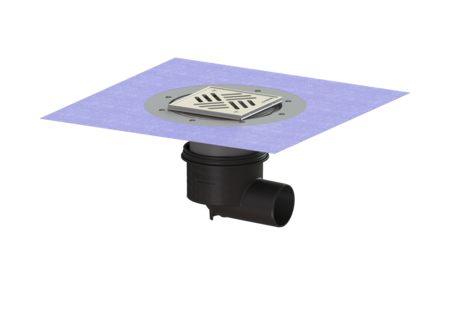

Boden-/Deckenablauf Ecoguss
DN 70, seitl., Variofix, Schlitzrost
KESSEL Boden-/Deckenablauf Ecoguss, Nennweite (DN) 70, Stutzen waagrecht, Abdeckungsart Schlitzrost, Geruchsverschluss, dreidimensional verstellbar, Bodenbelaghöhe max. 17 mm, Verriegelung verschraubt
- High-Tech-Verbundwerkstoff Ecoguss
- Höchste Brandschutzstandards
- Wissenschaftlich bestätigte Schallschutzwirkung
Artikelnummer | 48378.51 |
---|---|
GTIN | 4026092034293 |
Preisgruppe | 40 |
Preis |
312,80
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Boden-/Deckenablauf Ecoguss DN 70, seitl., Variofix, Schlitzrost
Der Boden-/Deckenablauf Ecoguss mit Anschlussrand dient der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss sowie einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der recyclingfähige Verbundwerkstoff Ecoguss erfüllt höchste Schallschutzanforderungen, ist beständig gegenüber aggressiven Medien, temperaturbeständig und besitzt eine dauerhaft korrosionsfreie Oberfläche. Er ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist nicht erforderlich. Ausführung System: 125 Abdichtung am Aufsatzstück: zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 Abdichtung am Grundkörper: Anschlussrand Sperrwasserhöhe: 50 mm Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 70 Außendurchmesser (DA): 78 mm Geruchsverschluss: inklusive Abmessungen Gewicht netto: 2,89 kg Gewicht brutto: 3,65 kg Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Verpackungsmaß Länge: 490 mm Verpackungsmaß Breite: 275 mm Verpackungsmaß Höhe: 495 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Ecoguss Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Abdeckung Breite: 138 mm Abdeckung Länge: 138 mm Bodenbelaghöhe min.: 10 mm Oberfläche: Edelstahl poliert Rahmen Material: Edelstahl 1.4301 (V2A) Verriegelung: verschraubt Belastungsklasse: K 3 (EN 1253-1) Rahmen Breite: 150 mm Rahmen Länge: 150 mm Bodenbelaghöhe max.: 17 mm Aufsatzstück: dreidimensional verstellbar Form Aufsatzstück: eckig Aufsatzstück Material: ABS
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Verlängerungsstück H: 140 mm, mit Klebeflansch | 48403 | Anzeigen | |
Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch | 48404 | Anzeigen | |
Verlängerungsstück H: 120 mm, mit Klebeflansch | 48900 | Anzeigen | |
Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen | |
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate |
- Nennweite (DN) (nennweite): 70
- Material Grundkörper (material_grundkoerper): Ecoguss
- Abdeckung Material (abdeckung_material): Edelstahl 1.4301 (V2A)
- Rahmen Material (rahmen_material): Edelstahl 1.4301 (V2A)
- Aufsatzstück Material (material_aufsatzstueck): ABS
- Stutzen Ausführung (stutzen_ausfuehrung): waagrecht
- Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
- Geruchsverschluss (geruchsverschluss): inklusive
- Abdichtung am Aufsatzstück (abdichtung_aufsatzstueck): zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534
