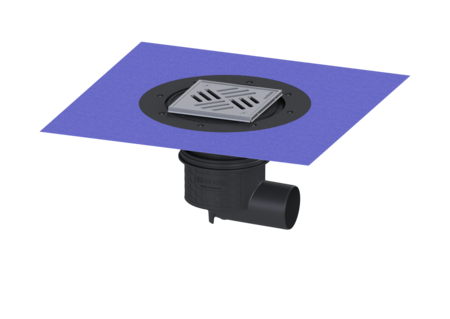

Boden-/Deckenablauf Practicus

DN 70, seitl., Variofix, Schlitzrost

Datenblatt

Der Boden-/Deckenablauf Practicus aus Kunststoff dient der Punktentwässerung und ist mit einem Anschlussrand sowie einem herausnehmbaren Geruchsverschluss, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Inklusive teleskopisch höhenverstellbarem Aufsatzstück aus ABS. Der Ablauf erfüllt besondere Schallschutzanforderungen gemäß den Messungen des Fraunhofer Instituts Stuttgart.

  • Hygiene: hygienisches
  • absolut korrosionsfreies und langlebiges Material
  • Brandschutz: kombinierbar mit dem Brand- und Rauchgasschutz Fire-Kit
  • Schallschutz: hervorragende Schallschutzwirkung bestätigt durch das Fraunhofer-Institut
Artikelnummer 45170.51
GTIN 4026092033890
Preisgruppe 10
Ausschreiben.de
Boden-/Deckenablauf Practicus DN 70, seitl., Variofix, Schlitzrost
Der Boden-/Deckenablauf Practicus aus Kunststoff dient der Punktentwässerung und ist mit einem Anschlussrand sowie einem herausnehmbaren Geruchsverschluss, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Inklusive teleskopisch höhenverstellbarem Aufsatzstück aus ABS. Der Ablauf erfüllt besondere Schallschutzanforderungen gemäß den Messungen des Fraunhofer Instituts Stuttgart. Ausführung: System: 125 Geruchsverschluss: inklusive Abdichtungsart: Abdichtung im Verbund (DIN 18534) Abdichtung am Aufsatzstück: zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 Abdichtung am Grundkörper: Anschlussrand Sperrwasserhöhe: 50 mm Allgemeine Merkmale: Nennweite (DN): 70 Außendurchmesser (DA): 75 Norm: EN 1253-1 Behälter/Grundkörper: Auslauf Anzahl: 1 ST Grundkörper: Material Grundkörper: PP Stutzen Ausführung: waagrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Höhenverstellbarkeit: 10 - 18 mm Aufsatzstück: dreidimensional verstellbar Abdeckungsmerkmale: Abdeckungsart: Schlitzrost Rost Design: Kessel Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Belastungsklasse: K 3 (EN 1253-1) Länge: 138 mm Breite: 138 mm Verriegelung: verschraubt Rost: Rahmen Länge: 150 mm Rahmen Breite: 150 mm Rahmen Material: Edelstahl 1.4301 (V2A) Aufsatzstück Material: ABS Ablaufleistung (l/s) mit 20 mm Aufstau: 1,6 l/s

Produktvideo

Der Brandschutzeinsatz Fire-Kit erfüllt die höchste Feuerwiderstandsklasse R 120. Sobald Feuer durch das Rohr in den Ablaufkörper dringt, quillt der Brandschutzeinsatz auf. Damit wird die Brandweiterleitung gestoppt.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Verlängerungsstück H: 140 mm, mit Klebeflansch 48403
Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch 48404
Verlängerungsstück H: 120 mm, mit Klebeflansch 48900
Verlängerungsstück H: 136 mm, ohne Zulauf 48987
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 48989
  Bezeichnung Artikelnummer
Geruchsverschluss für Practicus, Ecoguss, Ferrofix 27169
Grundkörper Practicus DN 70, Auslauf seitlich 45170
Dichtmanschette für Abdichtung im Verbund flüssig 48651
Aufsatzstück Variofix Schlitzrost, V2A, K 3 48963
  • Ablaufleistung (l/s) mit 20 mm Aufstau (ATTR-157): 1,6  Liter/Sekunde
  • Nennweite (DN) (ATTR-118): 70
  • Abdichtung am Grundkörper (ATTR-250): Anschlussrand
  • Abdichtung am Aufsatzstück (ATTR-251): zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534
  • Kennzeichnung (ATTR-340): Znak B
  • Herkunftsland (ATTR-322): DE
  • Rahmen Material (ATTR-111): Edelstahl 1.4301 (V2A)
  • Rahmen Länge (ATTR-111B): 150  Millimeter
  • Rahmen Breite (ATTR-111C): 150  Millimeter
  • Außendurchmesser (DA) (ATTR-147): 75
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Aufsatzstück Material (ATTR-231): ABS
  • Aufsatzstück (ATTR-337): dreidimensional verstellbar
  • Höhenverstellbarkeit (ATTR-226_VB): 10  Millimeter
  • Ablaufleistung (l/s) mit 10 mm Aufstau (ATTR-157B): 1,2  Liter/Sekunde
  • Volumen (ATTR-320): 0,1  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 490  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 275  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 495  Millimeter
  • Abmessungen (ATTR-323): 490X275X495MM
  • Anzahl Packstücke (ATTR-321): 1
  • Auslauf Anzahl (ATTR-B15B): 1  Stück
  • Material Grundkörper (ATTR-232): PP
  • Stutzen Ausführung (ATTR-233): waagrecht
  • Abdeckungsart (ATTR-A21): Schlitzrost
  • Abdeckung Farbe (ATTR-A2A): silber
  • Belastungsklasse (ATTR-A2B): K 3 (EN 1253-1)
  • Verriegelung (ATTR-A2D): verschraubt
  • Abdeckung Material (ATTR-A2E): Edelstahl 1.4301 (V2A)
  • Länge (ATTR-A2M): 138  Millimeter
  • Breite (ATTR-A2N): 138  Millimeter
  • Abdichtungsart (ATTR-170): Abdichtung im Verbund (DIN 18534)
  • Geruchsverschluss (ATTR-115): inklusive
  • System (ATTR-244): 125
  • Gewicht netto (ATTR-A3A): 2,3  Kilogramm
  • Gewicht brutto (ATTR-A3B): 2,6  Kilogramm
  • Norm (ATTR-9): EN 1253-1
  • Sperrwasserhöhe (ATTR-128): 50  Millimeter
  • Fremdüberwachung (ATTR-A8): LGA
  • NDOP (ATTR-304): 009-056
  • Produktklasse Temperaturverhalten (ATTR-223): A
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktart (M-ATTR-003): Boden-/Deckenablauf
  • Produktfamilie (M-ATTR-004): Practicus
  • Produktname (M-ATTR-005): Practicus
  • Rost Design (ATTR-112): Kessel
  • Temperaturklasse (ATTR-253): A
