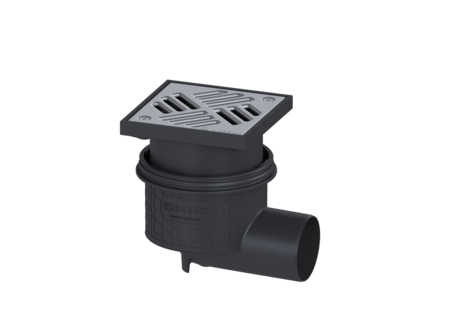

Boden-/Deckenablauf Practicus

DN 70, seitlich, Schlitzrost

Datenblatt

Der Boden-/Deckenablauf Practicus aus Kunststoff dient der Punktentwässerung und ist mit einem Anschlussrand sowie einem herausnehmbaren Geruchsverschluss, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Inklusive teleskopisch höhenverstellbarem Aufsatzstück aus ABS. Der Ablauf erfüllt besondere Schallschutzanforderungen gemäß den Messungen des Fraunhofer Instituts Stuttgart.

  • Hygiene: hygienisches
  • absolut korrosionsfreies und langlebiges Material
  • Brandschutz: kombinierbar mit dem Brand- und Rauchgasschutz Fire-Kit
  • Schallschutz: hervorragende Schallschutzwirkung bestätigt durch das Fraunhofer-Institut
Artikelnummer 45170.11
GTIN 4026092032909
Preisgruppe 10
Ausschreiben.de
Boden-/Deckenablauf Practicus DN 70, seitlich, Schlitzrost
Der Boden-/Deckenablauf Practicus aus Kunststoff dient der Punktentwässerung und ist mit einem Anschlussrand sowie einem herausnehmbaren Geruchsverschluss, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Inklusive teleskopisch höhenverstellbarem Aufsatzstück aus ABS. Der Ablauf erfüllt besondere Schallschutzanforderungen gemäß den Messungen des Fraunhofer Instituts Stuttgart. Ausführung: System: 125 Geruchsverschluss: inklusive Abdichtung am Aufsatzstück: Anschlussrand Abdichtung am Grundkörper: Anschlussrand Sperrwasserhöhe: 50 mm Allgemeine Merkmale: Nennweite (DN): 70 Außendurchmesser (DA): 75 Norm: EN 1253-1 Abmessungen: Aussparungsmaß Länge: 220 mm Aussparungsmaß Breite: 180 mm Behälter/Grundkörper: Auslauf Anzahl: 1 ST Grundkörper: Material Grundkörper: PP Stutzen Ausführung: waagrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Aufsatzstück: höhenverstellbar Abdeckungsmerkmale: Abdeckungsart: Schlitzrost Rost Design: Kessel Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Belastungsklasse: K 3 (EN 1253-1) Länge: 138 mm Breite: 138 mm Höhe: 16 mm Oberfläche: Edelstahl poliert Verriegelung: verschraubt Rost: Rahmen Länge: 150 mm Rahmen Breite: 150 mm Rahmen Material: ABS Form Aufsatzstück: eckig Aufsatzstück Material: ABS Ablaufleistung (l/s) mit 20 mm Aufstau: 1,4 l/s

Produktvideo

Der Brandschutzeinsatz Fire-Kit erfüllt die höchste Feuerwiderstandsklasse R 120. Sobald Feuer durch das Rohr in den Ablaufkörper dringt, quillt der Brandschutzeinsatz auf. Damit wird die Brandweiterleitung gestoppt.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Verlängerungsstück H: 140 mm, mit Klebeflansch 48403
Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch 48404
Verlängerungsstück H: 120 mm, mit Klebeflansch 48900
Verlängerungsstück H: 136 mm, ohne Zulauf 48987
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 48989
  Bezeichnung Artikelnummer
Geruchsverschluss für Practicus, Ecoguss, Ferrofix 27169
Grundkörper Practicus DN 70, Auslauf seitlich 45170
Aufsatzstück Schlitzrost, V2A, 150 x 150 mm, K 3 48950
  • Ablaufleistung (l/s) mit 20 mm Aufstau (ATTR-157): 1,4  Liter/Sekunde
  • Nennweite (DN) (ATTR-118): 70
  • Abdichtung am Grundkörper (ATTR-250): Anschlussrand
  • Abdichtung am Aufsatzstück (ATTR-251): Anschlussrand
  • Temperaturklasse (ATTR-253): A
  • Komplettartikel (ATTR-254): ja
  • Elektrischer Anschluss vorhanden (ATTR-256): nein
  • Anschluss an GLT, GA (ATTR-257): nein
  • Form Aufsatzstück (ATTR-259): eckig
  • Variante der Entwässerung (ATTR-260): Punktablauf
  • Bauform Rost/Rinne (ATTR-261): quadratisch
  • Entwässerungsart (ATTR-263): Freispiegel
  • Kennzeichnung (ATTR-340): Znak B
  • Herkunftsland (ATTR-322): DE
  • Rahmen Material (ATTR-111): ABS
  • Rahmen Länge (ATTR-111B): 150  Millimeter
  • Rahmen Breite (ATTR-111C): 150  Millimeter
  • Außendurchmesser (DA) (ATTR-147): 75
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Aufsatzstück Material (ATTR-231): ABS
  • Aufsatzstück (ATTR-337): höhenverstellbar
  • Ablaufleistung (l/s) mit 10 mm Aufstau (ATTR-157B): 1,1  Liter/Sekunde
  • Aussparungsmaß Länge (ATTR-160): 220  Millimeter
  • Aussparungsmaß Breite (ATTR-161): 180  Millimeter
  • Volumen (ATTR-320): 0,0  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 390  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 190  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 310  Millimeter
  • Abmessungen (ATTR-323): 390X190X310MM
  • Anzahl Packstücke (ATTR-321): 1
  • Auslauf Anzahl (ATTR-B15B): 1  Stück
  • Material Grundkörper (ATTR-232): PP
  • Stutzen Ausführung (ATTR-233): waagrecht
  • Abdeckungsart (ATTR-A21): Schlitzrost
  • Abdeckung Farbe (ATTR-A2A): silber
  • Belastungsklasse (ATTR-A2B): K 3 (EN 1253-1)
  • Verriegelung (ATTR-A2D): verschraubt
  • Abdeckung Material (ATTR-A2E): Edelstahl 1.4301 (V2A)
  • Oberfläche (ATTR-A2F): Edelstahl poliert
  • Länge (ATTR-A2M): 138  Millimeter
  • Breite (ATTR-A2N): 138  Millimeter
  • Höhe (ATTR-A2P): 16  Millimeter
  • Geruchsverschluss (ATTR-115): inklusive
  • System (ATTR-244): 125
  • Gewicht netto (ATTR-A3A): 1,3  Kilogramm
  • Gewicht brutto (ATTR-A3B): 1,7  Kilogramm
  • Norm (ATTR-9): EN 1253-1
  • Sperrwasserhöhe (ATTR-128): 50  Millimeter
  • Fremdüberwachung (ATTR-A8): LGA
  • NDOP (ATTR-304): 009-056
  • Produktklasse Temperaturverhalten (ATTR-223): A
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktart (M-ATTR-003): Boden-/Deckenablauf
  • Produktfamilie (M-ATTR-004): Practicus
  • Produktname (M-ATTR-005): Practicus
  • Rost Design (ATTR-112): Kessel
