Kellerablauf Universale Plus

senkr., Variofix, Geruchsverschluss, WU

Datenblatt

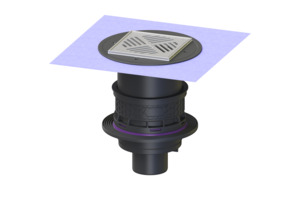

Kellerablauf Universale Plus aus Kunststoff mit Stutzen Ausführung senkrecht, Abdeckung Schlitzrost aus Edelstahl silber aus Edelstahl 1.4301 (V2A)

  • Nachhaltig durch Einsatz von Rezyklat-Material
  • Zuläufe über der Bodenplatte - keine Durchdringung erforderlich
  • Senkrechter Auslauf für einfache Montage und einfache Zugänglichkeit zur Grundleitung
Artikelnummer 29151
GTIN 4026092096918
Preisgruppe 1
Ausschreiben.de
Kellerablauf Universale Plus senkr., Variofix, Geruchsverschluss, WU
Der Kellerablauf Universale Plus aus Kunststoff dient der Entwässerung von fäkalienfreiem Abwasser und ist mit einem herausnehmbaren Geruchsverschluss sowie einem Schlammeimer ausgestattet. Inklusive Bauzeitschutzabdeckung. Der Ablauf ist druckwasserdicht bis 0,6 bar (MFPA Leipzig geprüft) sowie radondicht (IAF Radioökologie GmbH geprüft). Ausführung: Geruchsverschluss: inklusive Abdichtungsart: Abdichtung im Verbund (DIN 18534) WU-Flansch: werksseitig vormontiert Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Abdichtung am Aufsatzstück: zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I Allgemeine Merkmale: Nennweite (DN): 100 Farbe: schwarz Norm: EN 1253 Abmessungen: Höhe: 270 mm Aussparungsmaß Länge: 310 mm Aussparungsmaß Breite: 310 mm Durchmesser: 295 mm Einbautiefe (T) von: 309 mm Einbautiefe (T) bis: 408 mm Behälter/Grundkörper: Auslauf Nennweite (DN): 100 Auslauf Nennweite (DA): 110 Grundkörper: Stutzen Ausführung: senkrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Verstellbereich: 12 - 28 mm Abdeckungsmerkmale: Abdeckungsart: Schlitzrost aus Edelstahl Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Belastungsklasse: K 3 (EN 1253-1) Länge: 200 mm Breite: 200 mm Höhe: 25 mm Ablaufleistung (l/s) mit 10 mm Aufstau: 1,6 l/s Ablaufleistung (l/s) mit 20 mm Aufstau: 2,3 l/s
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
Katalogseite
Einbau- und Bedienungsanleitung
CAD Zeichnung
Prüfberichte & Zertifikate
  • Ablaufleistung (l/s) mit 20 mm Aufstau (ATTR-157): 2,3  Liter/Sekunde
  • Einbautiefe (T) von (ATTR-B2A): 309  Millimeter
  • Einbautiefe (T) bis (ATTR-B2B): 408  Millimeter
  • Abdichtung am Aufsatzstück (ATTR-251): zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534
  • Vorteilstext (M-ATTR-007): Der Kellerablauf mit Geruchsverschluss für mehr Flexibilität im Neubau, geeignet für WU-Beton
  • Herkunftsland (ATTR-322): DE
  • Gewicht netto (ATTR-A3A): 4,4  Kilogramm
  • Gewicht brutto (ATTR-A3B): 4,9  Kilogramm
  • Ablaufleistung (l/s) mit 10 mm Aufstau (ATTR-157B): 1,6  Liter/Sekunde
  • Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich) (ATTR-242): W3-I
  • Abdichtungsart (ATTR-170): Abdichtung im Verbund (DIN 18534)
  • Geruchsverschluss (ATTR-115): inklusive
  • WU-Flansch (ATTR-166): werksseitig vormontiert
  • Stutzen Ausführung (ATTR-233): senkrecht
  • Höhe (ATTR-A6C): 270  Millimeter
  • Durchmesser (ATTR-107): 295  Millimeter
  • Aussparungsmaß Länge (ATTR-160): 310  Millimeter
  • Aussparungsmaß Breite (ATTR-161): 310  Millimeter
  • Volumen (ATTR-320): 0,1  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 443  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 338  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 466  Millimeter
  • Abmessungen (ATTR-323): 443X338X466MM
  • Anzahl Packstücke (ATTR-321): 0
  • Verstellbereich (ATTR-108_VB): 12  Millimeter
  • Auslauf Nennweite (DN) (ATTR-B15CA): 100
  • Auslauf Nennweite (DA) (ATTR-B15CB): 110
  • Abdeckungsart (ATTR-A21): Schlitzrost aus Edelstahl
  • Belastungsklasse (ATTR-A2B): K 3 (EN 1253-1)
  • Länge (ATTR-A2M): 200  Millimeter
  • Breite (ATTR-A2N): 200  Millimeter
  • Höhe (ATTR-A2P): 25  Millimeter
  • Farbe (ATTR-102): schwarz
  • Abwasserart (ATTR-6): fäkalienfrei
  • Norm (ATTR-9): EN 1253
  • Einbausituation (ATTR-1): Einbau in die Bodenplatte
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Nennweite (DN) (ATTR-118): 100
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktart (M-ATTR-003): Kellerablauf
  • Produktfamilie (M-ATTR-004): Universale Plus
  • Produktname (M-ATTR-005): Universale Plus
  • Abdeckung Farbe (ATTR-A2A): silber
  • Abdeckung Material (ATTR-A2E): Edelstahl 1.4301 (V2A)
  • Funktion bei Rückstau (ATTR-312): Schützt bei Rückstau
  • Abwassermenge (ATTR-310): Mittel
  • Bauhöhe (ATTR-313): min. 130 mm
