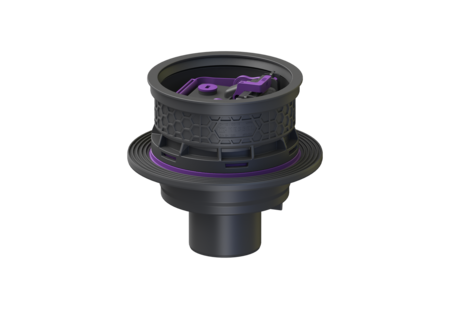

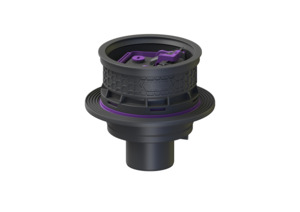

Grundkörper Universale Plus

senkrecht, mit Rückstauverschluss, WU

Datenblatt

Grundkörper Kellerablauf Universale Plus aus Kunststoff mit Stutzen Ausführung senkrecht, Abdeckung aus

  • Nachhaltig durch Einsatz von Rezyklat-Material
  • Zuläufe über der Bodenplatte - keine Durchdringung erforderlich
  • Senkrechter Auslauf für einfache Montage und einfache Zugänglichkeit zur Grundleitung
Artikelnummer 27650
GTIN 4026092096932
Preisgruppe 1
Ausschreiben.de
Grundkörper Universale Plus senkrecht, mit Rückstauverschluss, WU
Der Grundkörper Universale Plus aus Kunststoff dient in Kombination mit einem Aufsatzstück der Entwässerung von fäkalienfreiem Abwasser und ist mit einem herausnehmbaren Rückstauverschluss mit zwei Rückstauklappen, einem handverriegelbaren Notverschluss sowie einem Schlammeimer ausgestattet. Inklusive Bauzeitschutzabdeckung. Der Ablauf ist druckwasserdicht bis 0,6 bar (MFPA Leipzig geprüft) sowie radondicht (IAF Radioökologie GmbH geprüft). Ausführung: Notverschluss: ja WU-Flansch: werksseitig vormontiert Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Sperrwasserhöhe: 60 mm Rückstauschutz: Typ 5 Mechanische Rückstauklappen: 2 Allgemeine Merkmale: Nennweite (DN): 100 Farbe: schwarz Norm: EN 1253, EN 13564 Abmessungen: Höhe: 270 mm Aussparungsmaß Länge: 310 mm Aussparungsmaß Breite: 310 mm Durchmesser: 295 mm Grundkörper: Stutzen Ausführung: senkrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Schlammeimer: ja
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
Katalogseite
Einbau- und Bedienungsanleitung
CAD Zeichnung
Prüfberichte & Zertifikate
Leistungserklärung
  • Norm (ATTR-9): EN 1253
  • Rückstauschutz (ATTR-151): Typ 5
  • Mechanische Rückstauklappen (ATTR-154): 2
  • Produktart (M-ATTR-003): Grundkörper Kellerablauf
  • Vorteilstext (M-ATTR-007): Der Kellerablauf mit Rückstauverschluss für mehr Flexibilität im Neubau, geeignet für WU-Beton
  • Gewicht netto (ATTR-A3A): 2,5  Kilogramm
  • Gewicht brutto (ATTR-A3B): 2,9  Kilogramm
  • Sperrwasserhöhe (ATTR-128): 60  Millimeter
  • Höhe (ATTR-A6C): 270  Millimeter
  • Durchmesser (ATTR-107): 295  Millimeter
  • Aussparungsmaß Länge (ATTR-160): 310  Millimeter
  • Aussparungsmaß Breite (ATTR-161): 310  Millimeter
  • Volumen (ATTR-320): 0,0  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 344  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 344  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 353  Millimeter
  • Abmessungen (ATTR-323): 344X344X353MM
  • Anzahl Packstücke (ATTR-321): 0
  • Schlammeimer (ATTR-A2K): ja
  • Notverschluss (ATTR-153): ja
  • WU-Flansch (ATTR-166): werksseitig vormontiert
  • Stutzen Ausführung (ATTR-233): senkrecht
  • Farbe (ATTR-102): schwarz
  • Abwasserart (ATTR-6): fäkalienfrei
  • Einbausituation (ATTR-1): Einbau in die Bodenplatte
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Nennweite (DN) (ATTR-118): 100
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktfamilie (M-ATTR-004): Universale Plus
  • Produktname (M-ATTR-005): Universale Plus
  • Leistungserklärung (DOP) (ATTR-292): 009-225
  • Funktion bei Rückstau (ATTR-312): Schützt bei Rückstau
  • Abwassermenge (ATTR-310): Mittel
  • Bauhöhe (ATTR-313): min. 130 mm
