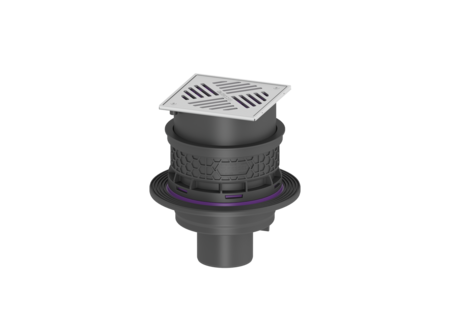

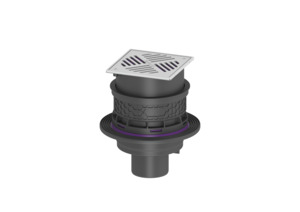

Kellerablauf Universale Plus

senkrecht, Edst., Rückstauverschluss, WU

Datenblatt

Kellerablauf Universale Plus aus Kunststoff mit Stutzen Ausführung senkrecht, Abdeckung Schlitzrost aus Edelstahl silber aus Edelstahl 1.4301 (V2A)

  • Nachhaltig durch Einsatz von Rezyklat-Material
  • Zuläufe über der Bodenplatte - keine Durchdringung erforderlich
  • Senkrechter Auslauf für einfache Montage und einfache Zugänglichkeit zur Grundleitung
Artikelnummer 27641
GTIN 4026092096871
Preisgruppe 1
Ausschreiben.de
Kellerablauf Universale Plus senkrecht, Edst., Rückstauverschluss, WU
Der Kellerablauf Universale Plus aus Kunststoff ist mit einem herausnehmbaren Rückstauverschluss mit zwei Rückstauklappen, einem handverriegelbaren Notverschluss sowie einem Schlammeimer ausgestattet. Der Ablauf ist druckwasserdicht bis 0,6 bar (MFPA Leipzig geprüft) sowie radondicht (IAF Radioökologie GmbH geprüft). Ausführung: Notverschluss: ja WU-Flansch: werksseitig vormontiert Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Sperrwasserhöhe: 60 mm Rückstauschutz: Typ 5 Mechanische Rückstauklappen: 2 Allgemeine Merkmale: Nennweite (DN): 100 Farbe: schwarz Norm: EN 1253, EN 13564 Abmessungen: Höhe: 270 mm Aussparungsmaß Länge: 310 mm Aussparungsmaß Breite: 310 mm Durchmesser: 295 mm Einbautiefe (T) von: 285 mm Einbautiefe (T) bis: 340 mm Grundkörper: Stutzen Ausführung: senkrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Verstellbereich: 23 - 80 mm Abdeckungsmerkmale: Abdeckungsart: Schlitzrost aus Edelstahl Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Belastungsklasse: K 3 (EN 1253-1) Länge: 200 mm Breite: 200 mm Höhe: 25 mm Schlammeimer: ja Ablaufleistung (l/s) mit 10 mm Aufstau: 1,6 l/s Ablaufleistung (l/s) mit 20 mm Aufstau: 1,7 l/s
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
Rückstauverschluss Modul für Kellerabläufe mit zwei Klappen 27603
Schlammeimer für Kellerablauf "Der Universale" 27604
Grundkörper Universale Plus senkrecht, mit Rückstauverschluss, WU 27650
Aufsatzstück mit Edelstahlrost 48954
WU-Dichtflansch Universale Plus, senkrecht 48967
Katalogseite
Einbau- und Bedienungsanleitung
CAD Zeichnung
Prüfberichte & Zertifikate
Leistungserklärung
  • Norm (ATTR-9): EN 1253
  • Rückstauschutz (ATTR-151): Typ 5
  • Mechanische Rückstauklappen (ATTR-154): 2
  • Ablaufleistung (l/s) mit 20 mm Aufstau (ATTR-157): 1,7  Liter/Sekunde
  • Einbautiefe (T) von (ATTR-B2A): 285  Millimeter
  • Einbautiefe (T) bis (ATTR-B2B): 340  Millimeter
  • Vorteilstext (M-ATTR-007): Der Kellerablauf mit Rückstauverschluss für mehr Flexibilität im Neubau, geeignet für WU-Beton
  • Herkunftsland (ATTR-322): DE
  • Gewicht netto (ATTR-A3A): 3,8  Kilogramm
  • Gewicht brutto (ATTR-A3B): 4,2  Kilogramm
  • Ablaufleistung (l/s) mit 10 mm Aufstau (ATTR-157B): 1,6  Liter/Sekunde
  • Sperrwasserhöhe (ATTR-128): 60  Millimeter
  • Höhe (ATTR-A6C): 270  Millimeter
  • Durchmesser (ATTR-107): 295  Millimeter
  • Aussparungsmaß Länge (ATTR-160): 310  Millimeter
  • Aussparungsmaß Breite (ATTR-161): 310  Millimeter
  • Volumen (ATTR-320): 0,0  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 344  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 344  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 353  Millimeter
  • Abmessungen (ATTR-323): 344X344X353MM
  • Anzahl Packstücke (ATTR-321): 0
  • Verstellbereich (ATTR-108_VB): 23  Millimeter
  • Abdeckungsart (ATTR-A21): Schlitzrost aus Edelstahl
  • Belastungsklasse (ATTR-A2B): K 3 (EN 1253-1)
  • Schlammeimer (ATTR-A2K): ja
  • Länge (ATTR-A2M): 200  Millimeter
  • Breite (ATTR-A2N): 200  Millimeter
  • Höhe (ATTR-A2P): 25  Millimeter
  • Notverschluss (ATTR-153): ja
  • WU-Flansch (ATTR-166): werksseitig vormontiert
  • Stutzen Ausführung (ATTR-233): senkrecht
  • Farbe (ATTR-102): schwarz
  • Abwasserart (ATTR-6): fäkalienfrei
  • Einbausituation (ATTR-1): Einbau in die Bodenplatte
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Nennweite (DN) (ATTR-118): 100
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktart (M-ATTR-003): Kellerablauf
  • Produktfamilie (M-ATTR-004): Universale Plus
  • Produktname (M-ATTR-005): Universale Plus
  • Abdeckung Farbe (ATTR-A2A): silber
  • Abdeckung Material (ATTR-A2E): Edelstahl 1.4301 (V2A)
  • Leistungserklärung (DOP) (ATTR-292): 009-225
  • Funktion bei Rückstau (ATTR-312): Schützt bei Rückstau
  • Abwassermenge (ATTR-310): Mittel
  • Bauhöhe (ATTR-313): min. 130 mm
