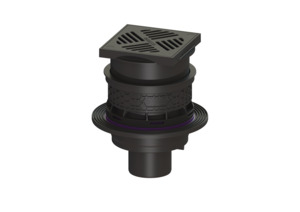

Kellerablauf Universale Plus

senkr., schwarz, Rückstauverschluss, WU

Datenblatt

Kellerablauf Universale Plus aus Kunststoff mit Stutzen Ausführung senkrecht, Abdeckung Schlitzrost schwarz aus Kunststoff

  • Nachhaltig durch Einsatz von Rezyklat-Material
  • Zuläufe über der Bodenplatte - keine Durchdringung erforderlich
  • Senkrechter Auslauf für einfache Montage und einfache Zugänglichkeit zur Grundleitung
Artikelnummer 27631
GTIN 4026092096864
Preisgruppe 1
Ausschreiben.de
Kellerablauf Universale Plus senkr., schwarz, Rückstauverschluss, WU
Der Kellerablauf Universale Plus aus Kunststoff ist mit einem herausnehmbaren Rückstauverschluss mit zwei Rückstauklappen, einem handverriegelbaren Notverschluss sowie einem Schlammeimer ausgestattet. Der Ablauf ist druckwasserdicht bis 0,6 bar (MFPA Leipzig geprüft) sowie radondicht (IAF Radioökologie GmbH geprüft). Ausführung: Notverschluss: ja WU-Flansch: werksseitig vormontiert Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Sperrwasserhöhe: 60 mm Rückstauschutz: Typ 5 Mechanische Rückstauklappen: 2 Allgemeine Merkmale: Nennweite (DN): 100 Farbe: schwarz Norm: EN 1253, EN 13564 Abmessungen: Höhe: 270 mm Aussparungsmaß Länge: 310 mm Aussparungsmaß Breite: 310 mm Durchmesser: 295 mm Einbautiefe (T) von: 293 mm Einbautiefe (T) bis: 350 mm Grundkörper: Stutzen Ausführung: senkrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Verstellbereich: 23 - 80 mm Abdeckungsmerkmale: Abdeckungsart: Schlitzrost Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Belastungsklasse: K 3 (EN 1253-1) Länge: 200 mm Breite: 200 mm Höhe: 25 mm Schlammeimer: ja Ablaufleistung (l/s) mit 10 mm Aufstau: 1,4 l/s Ablaufleistung (l/s) mit 20 mm Aufstau: 1,9 l/s
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
Rückstauverschluss Modul für Kellerabläufe mit zwei Klappen 27603
Schlammeimer für Kellerablauf "Der Universale" 27604
Grundkörper Universale Plus senkrecht, mit Rückstauverschluss, WU 27650
Aufsatzstück Schlitzrost schwarz, 200 x 200 mm, K 3 48964
WU-Dichtflansch Universale Plus, senkrecht 48967
Katalogseite
Einbau- und Bedienungsanleitung
CAD Zeichnung
Prüfberichte & Zertifikate
Leistungserklärung
  • Norm (ATTR-9): EN 1253
  • Rückstauschutz (ATTR-151): Typ 5
  • Mechanische Rückstauklappen (ATTR-154): 2
  • Ablaufleistung (l/s) mit 20 mm Aufstau (ATTR-157): 1,9  Liter/Sekunde
  • Einbautiefe (T) von (ATTR-B2A): 293  Millimeter
  • Einbautiefe (T) bis (ATTR-B2B): 350  Millimeter
  • Vorteilstext (M-ATTR-007): Der Kellerablauf mit Rückstauverschluss für mehr Flexibilität im Neubau, geeignet für WU-Beton
  • Herkunftsland (ATTR-322): DE
  • Gewicht netto (ATTR-A3A): 3,2  Kilogramm
  • Gewicht brutto (ATTR-A3B): 3,6  Kilogramm
  • Ablaufleistung (l/s) mit 10 mm Aufstau (ATTR-157B): 1,4  Liter/Sekunde
  • Sperrwasserhöhe (ATTR-128): 60  Millimeter
  • Höhe (ATTR-A6C): 270  Millimeter
  • Durchmesser (ATTR-107): 295  Millimeter
  • Aussparungsmaß Länge (ATTR-160): 310  Millimeter
  • Aussparungsmaß Breite (ATTR-161): 310  Millimeter
  • Volumen (ATTR-320): 0,0  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 344  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 344  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 353  Millimeter
  • Abmessungen (ATTR-323): 344X344X353MM
  • Anzahl Packstücke (ATTR-321): 0
  • Verstellbereich (ATTR-108_VB): 23  Millimeter
  • Abdeckungsart (ATTR-A21): Schlitzrost
  • Abdeckung Farbe (ATTR-A2A): schwarz
  • Belastungsklasse (ATTR-A2B): K 3 (EN 1253-1)
  • Abdeckung Material (ATTR-A2E): Kunststoff
  • Schlammeimer (ATTR-A2K): ja
  • Länge (ATTR-A2M): 200  Millimeter
  • Breite (ATTR-A2N): 200  Millimeter
  • Höhe (ATTR-A2P): 25  Millimeter
  • Notverschluss (ATTR-153): ja
  • WU-Flansch (ATTR-166): werksseitig vormontiert
  • Stutzen Ausführung (ATTR-233): senkrecht
  • Farbe (ATTR-102): schwarz
  • Abwasserart (ATTR-6): fäkalienfrei
  • Einbausituation (ATTR-1): Einbau in die Bodenplatte
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Nennweite (DN) (ATTR-118): 100
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktart (M-ATTR-003): Kellerablauf
  • Produktfamilie (M-ATTR-004): Universale Plus
  • Produktname (M-ATTR-005): Universale Plus
  • Leistungserklärung (DOP) (ATTR-292): 009-225
  • Funktion bei Rückstau (ATTR-312): Schützt bei Rückstau
  • Abwassermenge (ATTR-310): Mittel
  • Bauhöhe (ATTR-313): min. 130 mm
