Hebeanlage Aqualift F XL 200 l
Duo, SPF 3000-S1, Schieb.

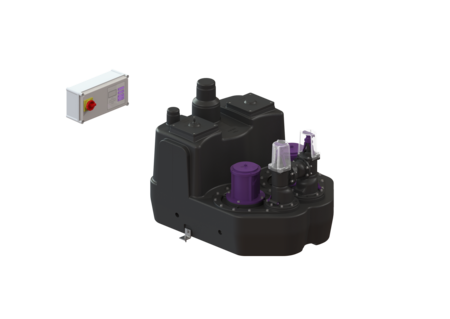

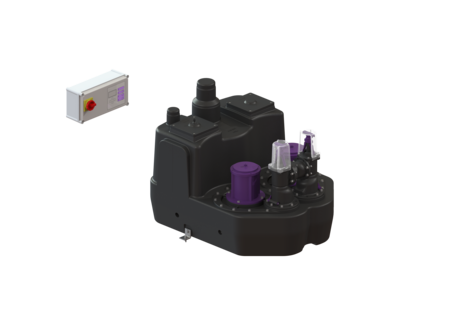

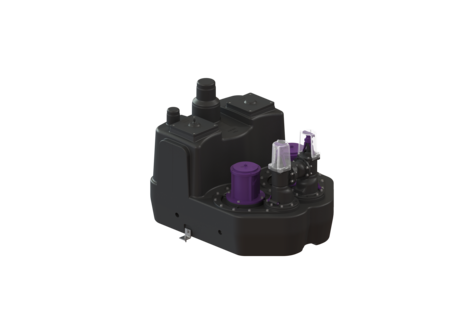

KESSEL Hebeanlage Aqualift F XL 200 l Duo, Doppelanlage, 400 V, Absperreinrichtung Schieber aus Kunststoff, mit 2 überflutbaren SPF 3000-S1 Pumpen, Betriebsart S1, Druckabgang waagrecht
- Verschiedene Leistungsklassen verfügbar
- Drucksensor zur sicheren pneumatischen Niveauerfassung
- Höchste Betriebssicherheit durch intelligentes Schaltgerät (Duo)
Artikelnummer | 11134 |
---|---|
GTIN | 4026092071182 |
Preisgruppe | 50 |
Hebeanlage Aqualift F XL 200 l Duo, SPF 3000-S1, Schieb.
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung. Ausführung Anlagenart: Doppelanlage Absperreinrichtung: Schieber aus Kunststoff Rückflussverhinderer: integriert Druckabgang: waagrecht Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Anlagen Typ: Duo Abmessungen Gewicht netto: 61,97 kg Gewicht brutto: 84 kg Verpackungsmaß Länge: 1650 mm Verpackungsmaß Breite: 1150 mm Verpackungsmaß Höhe: 890 mm Behälter/Grundkörper Behältervolumen: 200 l Fördereinrichtung Pumpe: SPF 3000-S1 Anzahl Pumpen: 2 Betriebsart: S1 Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: Comfort Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Netzfrequenz: 50 Hz Betriebsspannung: 400 V
Einbauvideo
Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.
In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | Anzeigen | |
Nachrüstsatz Alarmschwimmer für Hebeanlagen | 28014 | Anzeigen | |
Anschlussadapter Flanschmuffe DN 100, Druckleitungen PE | 28020 | Anzeigen | |
Rückflussverhinderer DN 80, Grauguss | 28021 | Anzeigen | |
Kompressor-Set zur Lufteinperlung | 28048 | Anzeigen | |
Anschlussadapter Flanschmuffe DN 80, Druckleitungen PE | 28067 | Anzeigen | |
Flanschadapter DN 80 auf DN 100, Grauguss | 28068 | Anzeigen | |
Anschlussadapter Flanschmuffe DN 80, Druckleitungen GG | 28069 | Anzeigen | |
Anschlussadapter Flanschmuffe DN 100, Druckleitungen GG | 28072 | Anzeigen | |
Verbindungsschlauch DN 80, L: 200 mm | 28662 | Anzeigen | |
Verbindungsschlauch DN 100, für Druckleitungen aus PE | 28663 | Anzeigen | |
Verbindungsschlauch DN 80, für Druckleitungen aus GG | 28664 | Anzeigen | |
Verbindungsschlauch DN 100, für Druckleitungen aus GG | 28665 | Anzeigen | |
Absperrschieber DN 80, Kunststoff, waagrecht | 28682 | Anzeigen | |
Absperrschieber DN 100, Kunststoff, waagrecht | 28683 | Anzeigen | |
Absperrschieber DN 100, Kunststoff | 28698 | Anzeigen | |
Absperrschieber DN 150, Kunststoff | 28699 | Anzeigen | |
Flanschanschluss DN 100, für Kunststoffarmaturen | 28712 | Anzeigen | |
Flanschanschluss DN 80, für Kunststoffarmaturen | 28713 | Anzeigen | |
Flanschadapter DN 80, für Kunststoffarmatur | 28714 | Anzeigen | |
Absperrschieber DN 80, Kunststoff, senkrecht | 28715 | Anzeigen | |
Absperrschieber DN 80, Kunststoff, senkrecht mit Flansch | 28716 | Anzeigen | |
GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Nachrüstsatz Alarmschwimmer für Hebeanlagen | 28014 | Anzeigen | |
Tauchrohr 5 m Schlauch, inkl. Schrauben | 28050 | Anzeigen | |
Austauschset Pumpenflansch mit Schraubenset, Flanschdichtung | 28051 | Anzeigen | |
Pumpenantrieb SPF 3000 400 V, S1, 5 m Kabel | 28064 | Anzeigen | |
Schaltgerät Comfort Duo, 400 V, 2x4,0-6,3 A | 28758 | Anzeigen | |
Dichtung DN 150 | 680003 | Anzeigen | |
Batterie 9 V Block | 680034 | Anzeigen | |
Dichtung Pumpenflansch | 680045 | Anzeigen | |
Befestigungswinkel mit Schrauben (2 Stück) | 680046 | Anzeigen | |
Schraubenset verzinkt, 14 Stück | 680047 | Anzeigen | |
Pumpenflansch SPF 1400 - SPF 4500 | 680050 | Anzeigen | |
Dichtung für SPF 1400 - SPF 4500 | 680052 | Anzeigen | |
Klappengehäuse für Duo-Anlagen, mit 2 Absperrschiebern | 680419 | Anzeigen | |
Reinigungsdeckel verschraubt, DN 160 | 680421 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
Leistungserklärung | |
Konformitätserklärung |
- Schaltgerät (schaltgeraet): Comfort
- TÜV Prüfzeichen (pruefzeichen): ID 1111241940
- Einbausituation (einbausituation): freie Aufstellung
- CE Kennzeichnung (ce_kennzeichnung): ja
- Abwasserart (abwasserart_de): fäkalienhaltig
- Pumpe (pumpe): SPF 3000-S1
- Laufrad Typ (laufrad_typ): Freistromrad
- Absperreinrichtung (absperreinrichtung): Schieber aus Kunststoff
