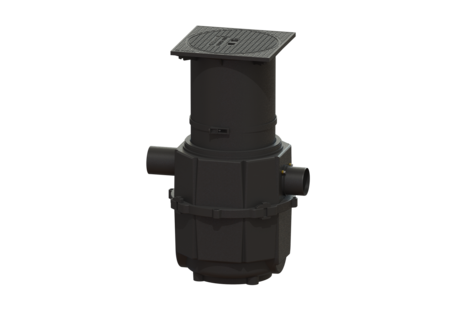

Öl-/Benzinabscheider EasyOil
ground, LW 400, NS 1,5, Klasse II, B
KESSEL Öl-/Benzinabscheider EasyOil, NS 1,5, Belastungsklasse B 125, Abdeckung Breite 361 mm, Abdeckung Länge 361 mm, Einbau ins Erdreich, Schlammfanginhalt 17 l, Volumen 476 dm³, Gesamtvolumen 43 l
- Dauerhafte Dichtheit bis Geländeoberkante
- Beständig und geeignet für E 10 und Biodiesel (FAME) bis zu 100 % Anteil
- Optional mit Rückstauverschluss nach DIN 13564
| Artikelnummer | 99601.002B |
|---|---|
| GTIN | 4026092030950 |
| Preisgruppe | 60 |
| Preis |
2.099,10
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Öl-/Benzinabscheider EasyOil ground, LW 400, NS 1,5, Klasse II, B
Der Abscheider für Leichtflüssigkeiten ist für den Erdeinbau geeignet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang und einer selbsttätigen Verschlusseinrichtung ausgestattet. Die tagwasserdichte Abdeckplatte ermöglicht einen einfachen Zugang für Reinigungs- und Wartungsarbeiten. Bei Belastungsklasse D ist bauseits eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Hinweis: vor Bestellung ist die Genehmigung bei der zuständigen Behörde einzuholen. Ausführung Nenngröße (NS): 1,5 Entsorgungsart: manuell mit Saugschlauch Koaleszenzeinsatz: nein Tragfähigkeit (DIN 19901): E2 Allgemeine Merkmale Material: PE Einbausituation: Einbau ins Erdreich Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Abscheiderklasse: II Anwendungsspektrum für Leichtflüssigkeiten: von 0,85 bis 0,95 g/cm3 Abmessungen Gewicht netto: 23 kg Gewicht brutto: 28 kg Überstand: 50 mm Einbautiefe: 231 - 324 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück, 5 Grad neigbar Einbringmaß Länge: 582 mm Einbringmaß Breite: 520 mm Verpackungsmaß Länge: 800 mm Verpackungsmaß Breite: 700 mm Verpackungsmaß Höhe: 850 mm Behälter/Grundkörper Abstand Rohrsohle Auslauf zu Behälterboden: 342 mm Abstand Rohrsohle Zulauf zu Behälterboden: 389 mm Auslauf Nennweite (DA): 110 mm Auslauf Nennweite (DN): 100 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS Lichte Weite Behälter (LW): 400 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Abdeckung Breite: 361 mm Abdeckung Höhe: 46 mm Abdeckung Länge: 361 mm Verriegelung: unverriegelt Belastungsklasse: B 125 (EN 124) Dichtheit: geruchs- und tagwasserdicht Abwasserinhalt Gesamtvolumen: 43 l Schlammfanginhalt: 17 l Speichermenge an Leichtflüssigkeit: 18 l Steuerung Schaltgerät: nein
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Probenahmeschacht LW 1000, DN 100, Klasse B | 9151010B | Anzeigen |
 | Verlängerungsstück System 400, H: 600 mm, kürzbar | 915402 | Anzeigen |
 | Probenahmeschacht Typ München, DN 100, Klasse B | 915761/120B-1000 | Anzeigen |
 | Probenahmeschacht DN 100, mit Staufix SWA, Klasse B | 915761/120B-SWA | Anzeigen |
 | Probenahmeschacht LW 400, DN 100/150, Klasse A | 915880A | Anzeigen |
 | Probenahmeschacht LW 400, DN 100/150, Klasse B | 915880B | Anzeigen |
 | Probenahmeschacht d: 450 mm, DN 100, Klasse A | 915881A | Anzeigen |
 | Probenahmeschacht d: 450 mm, DN 100, Klasse B | 915881B | Anzeigen |
 | Verlängerungsstück d: 600 mm, Aufstockung 500 mm | 917460 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Aufsatzstück für LW 400, mit Klemmring | 680311 | Anzeigen |
 | Klemmring für Schachtsystem LW 400 | 680314 | Anzeigen |
 | Abdeckplatte Klasse B, Grauguss, unverriegelt, LW 400 | 680317 | Anzeigen |
 | Auslaufbauwerk für Öl-/Benzinabscheider NS 1,5 | 680333 | Anzeigen |
 | Adapter Platte mit Stutzen | 680334 | Anzeigen |
 | Dichtung für Ablaufstutzen | 680335 | Anzeigen |
 | Dichtung ölbeständig, d: 468 mm | 680336 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Leistungserklärung |
- Material (material):
PE
- Einbausituation (einbausituation):
Einbau ins Erdreich
- Nenngröße (NS) (nenngroesse): 1,5
- Belastungsklasse (belastungsklasse): B 125 (EN 124)
- Einbautiefe (einbautiefe): 231 mm
- Gesamtvolumen (gesamtvolumen): 43 l
