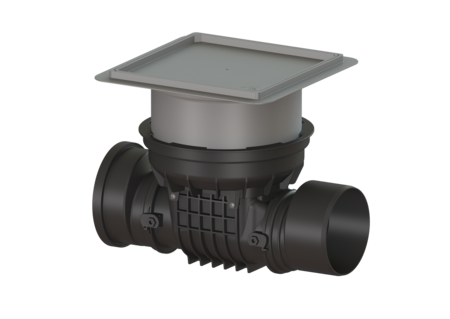

Rückstauverschluss Staufix
DN 200, Bodenplatte, befliesbar, Typ 2
KESSEL Rückstauverschluss Staufix, Nennweite (DN) 200, Abwasser fäkalienfrei, Verriegelung Lock & Lift, Einbau in die Bodenplatte, Abdeckungsart befliesbare Abdeckplatte
- Optionale Rattenschutzklappe für zusätzliche Sicherheit
- Verschiedene Abdeckungen bei Einbau in die Bodenplatte verfügbar
- Alternativ auch als Modulset erhältlich
| Artikelnummer | 730200.10X |
|---|---|
| GTIN | 4026092076569 |
| Preisgruppe | 10 |
| Preis |
743,90
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Rückstauverschluss Staufix DN 200, Bodenplatte, befliesbar, Typ 2
Der Rückstauverschluss für fäkalienfreies Abwasser ist mit zwei mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen. Eine Klappe dient gleichzeitig als handverriegelbarer Notverschluss. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zum Rückstauverschluss StaufixControl umgerüstet werden. Ausführung Edelstahlklappe als Rattenschutz: nein Notverschluss: ja Mechanische Rückstauklappen: 2 Allgemeine Merkmale Farbe: schwarz Norm: EN 13564 Nennweite (DN): 200 Außendurchmesser (DA): 200 mm Hinweis Nennweite: Hydraulik entspricht DN 150 Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Rückstauschutz: Typ 2 Abmessungen Gewicht netto: 8,4 kg Gewicht brutto: 11 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Aussparungsmaß Breite: 750 mm Aussparungsmaß Länge: 750 mm Gefällesprung: 8 mm Einbautiefe: 341 - 464 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 586 mm Breite: 444 mm Verpackungsmaß Länge: 586 mm Verpackungsmaß Breite: 486 mm Verpackungsmaß Höhe: 496 mm Abdeckungsmerkmale Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Verriegelung: Lock & Lift Belastungsklasse: K 3 (EN 1253-1) Dichtheit: tagwasserdicht Bodenbelaghöhe max.: 16 mm
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Fernsignalgeber zur opt./akust. Meldung bei Rückstau | 72222 | Anzeigen |
 | Funkempfänger als Schaltsteckdose | 72223 | Anzeigen |
 | Verriegelungsdeckel StaufixControl, DN 90 - 100 | 72224 | Anzeigen |
 | Verriegelungsdeckel StaufixControl, DN 125 - 200 | 72225 | Anzeigen |
 | Verlängerungsstück vertiefter Einbau, mit Flansch | 830070 | Anzeigen |
 | Verlängerungsstück vertiefter Einbau, Flansch/Gegenflansch | 830073 | Anzeigen |
 | Verlängerungsstück Bodenplatte, für WU-Beton | 830075 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Batterie 3 V für Schaltgerät | 680665 | Anzeigen |
 | Dichtung Deckeldichtung für Staufix, DN 125-200 | 686113 | Anzeigen |
 | Dichtung für Abdeckplatte, System 330 mm | 686114 | Anzeigen |
 | Dichtung Lippendichtung, System 330 mm | 686115 | Anzeigen |
 | Prüftrichter mit Dichtung | 70214 | Anzeigen |
 | Rückstauklappe DN 125/150 | 70232 | Anzeigen |
 | Einschiebeteil DN 125/150, mit Dichtung | 70242 | Anzeigen |
 | Verriegelungsdeckel DN125-200, mit Notverschluss | 72230 | Anzeigen |
 | Abdeckplatte schwarz, tagwasserdicht, 366x366 mm | 830050 | Anzeigen |
 | Spitzende DN 200, mit Dichtung | 83084 | Anzeigen |
 | Muffe DN 200, mit Dichtung | 83088 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung |
- Nennweite (DN) (nennweite): 200
- Abdeckung Material (abdeckung_material):
Kunststoff
- Einbausituation (einbausituation):
Einbau in die Bodenplatte
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de):
fäkalienfrei
- Rückstauschutz (rueckstauschutz): Typ 2
- Edelstahlklappe als Rattenschutz (edelstahlklappe_rattenschutz): nein
- Länge (laenge): 586 mm
- Breite (breite): 444 mm
