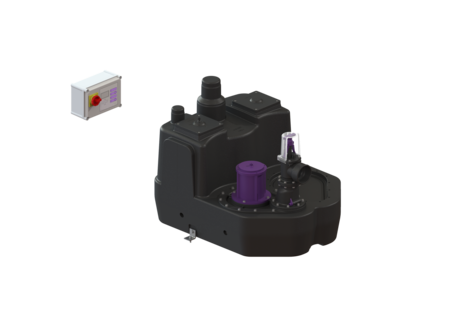

Hebeanlage Aqualift F XL 200 l

Mono, SPF 1500-S3, Schieber

11020
11020

KESSEL Hebeanlage Aqualift F XL 200 l Mono, Einzelanlage, 400 V, Absperreinrichtung Schieber aus Kunststoff, mit einer überflutbaren SPF 1500 Pumpe, Schalldämmatte ja, Alarmgeber mit Tauchrohr, Betriebsart S3 - 50 %, Druckabgang waagrecht

  • Verschiedene Leistungsklassen verfügbar
  • Drucksensor zur sicheren pneumatischen Niveauerfassung
  • Höchste Betriebssicherheit durch intelligentes Schaltgerät (Duo)
Artikelnummer 11020
GTIN 4026092056875
Preisgruppe 50
Preis 4.530,50  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

Hebeanlage Aqualift F XL 200 l Mono, SPF 1500-S3, Schieber
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung. Ausführung Anlagenart: Einzelanlage Absperreinrichtung: Schieber aus Kunststoff Haltewinkel für die Auftriebssicherung: ja Schalldämmmatte: ja Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Anlagen Typ: Mono Abmessungen Gewicht netto: 82 kg Gewicht brutto: 92 kg Länge: 980 mm Breite: 760 mm Höhe: 807 mm Verpackungsmaß Länge: 1650 mm Verpackungsmaß Breite: 1150 mm Verpackungsmaß Höhe: 890 mm Behälter/Grundkörper Druckabgang (DN): 100 Druckabgang (DA): 110 mm Anschluss für Handmembranpumpe (DN): 32 Entlüftungsanschluss (DN): 70 Abstand Rohrmitte Auslauf zu Behälterboden: 610 mm Zulauf max. Anbohrung (DN): 200 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Nutzvolumen: 120 l Behältervolumen: 200 l Fördereinrichtung Pumpe: SPF 1500 Anzahl Pumpen: 1 Gewicht Pumpe: 24 kg Anschlusstyp: Direktanschluss Nennstrom: 2,7 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,77 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 40 m³/h Förderhöhe max.: 8 m Drehzahl: 1415 U/min Leistung P1: 1,4 kW Leistung P2: 1,1 kW Betriebsart: S3 - 50 % Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Steuerung Schaltgerät: Comfort Motorschutz Schalter: ja Alarmgeber: Tauchrohr Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 2,7 A

Einbauvideo

Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.

In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Inbetriebnahme und Einweisung Hebeanlage Aqualift F XL/XXL 80206 Anzeigen
Wartung Hebeanlage Aqualift F XL/XXL 80306 Anzeigen
  Bezeichnung Artikelnummer
20162 Fernsignalgeber 20 m Leitung, 2x0,75 qmm 20162 Anzeigen
28014 Nachrüstsatz Alarmschwimmer für Hebeanlagen 28014 Anzeigen
28020 Anschlussadapter Flanschmuffe DN 100, Druckleitungen PE 28020 Anzeigen
28021 Rückflussverhinderer DN 80, Grauguss 28021 Anzeigen
28048 Kompressor-Set zur Lufteinperlung 28048 Anzeigen
28067 Anschlussadapter Flanschmuffe DN 80, Druckleitungen PE 28067 Anzeigen
28068 Flanschadapter DN 80 auf DN 100, Grauguss 28068 Anzeigen
28069 Anschlussadapter Flanschmuffe DN 80, Druckleitungen GG 28069 Anzeigen
28072 Anschlussadapter Flanschmuffe DN 100, Druckleitungen GG 28072 Anzeigen
28662 Verbindungsschlauch DN 80, L: 200 mm 28662 Anzeigen
28663 Verbindungsschlauch DN 100, für Druckleitungen aus PE 28663 Anzeigen
28664 Verbindungsschlauch DN 80, für Druckleitungen aus GG 28664 Anzeigen
28665 Verbindungsschlauch DN 100, für Druckleitungen aus GG 28665 Anzeigen
28682 Absperrschieber DN 80, Kunststoff, waagrecht 28682 Anzeigen
28683 Absperrschieber DN 100, Kunststoff, waagrecht 28683 Anzeigen
28698 Absperrschieber DN 100, Kunststoff 28698 Anzeigen
28699 Absperrschieber DN 150, Kunststoff 28699 Anzeigen
28712 Flanschanschluss DN 100, für Kunststoffarmaturen 28712 Anzeigen
28713 Flanschanschluss DN 80, für Kunststoffarmaturen 28713 Anzeigen
28714 Flanschadapter DN 80, für Kunststoffarmatur 28714 Anzeigen
28715 Absperrschieber DN 80, Kunststoff, senkrecht 28715 Anzeigen
28716 Absperrschieber DN 80, Kunststoff, senkrecht mit Flansch 28716 Anzeigen
28792 GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V 28792 Anzeigen
  Bezeichnung Artikelnummer
28014 Nachrüstsatz Alarmschwimmer für Hebeanlagen 28014 Anzeigen
28028 Pumpenantrieb SPF 1500 400 V, S3, 5 m Kabel 28028 Anzeigen
28050 Tauchrohr 5 m Schlauch, inkl. Schrauben 28050 Anzeigen
28051 Austauschset Pumpenflansch mit Schraubenset, Flanschdichtung 28051 Anzeigen
28663 Verbindungsschlauch DN 100, für Druckleitungen aus PE 28663 Anzeigen
28676 Klappengehäuse Set Mono, DN 100 28676 Anzeigen
28683 Absperrschieber DN 100, Kunststoff, waagrecht 28683 Anzeigen
28755 Schaltgerät Comfort 400V - einzel Mono, 400 V, 2,5-4,0 A 28755 Anzeigen
680003 Dichtung DN 150 680003 Anzeigen
680034 Batterie 9 V Block 680034 Anzeigen
680045 Dichtung Pumpenflansch 680045 Anzeigen
680046 Befestigungswinkel mit Schrauben (2 Stück) 680046 Anzeigen
680047 Schraubenset verzinkt, 14 Stück 680047 Anzeigen
680050 Pumpenflansch SPF 1400 - SPF 4500 680050 Anzeigen
680052 Dichtung für SPF 1400 - SPF 4500 680052 Anzeigen
680053 Klappenset Rollring, Klappe, Klappenhalter 680053 Anzeigen
680060 Klappengehäuse für Mono-Anlagen, ohne Absperrschieber 680060 Anzeigen
680421 Reinigungsdeckel verschraubt, DN 160 680421 Anzeigen
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Abwasserart (abwasserart_de): fäkalienhaltig
  • Schaltgerät (schaltgeraet): Comfort
  • TÜV Prüfzeichen (pruefzeichen): ID 1111241940
  • Einbausituation (einbausituation): freie Aufstellung
  • Pumpe (pumpe): SPF 1500
  • Laufrad Typ (laufrad_typ): Freistromrad
  • Absperreinrichtung (absperreinrichtung): Schieber aus Kunststoff
