Brandschutz für Ablauftechnik

Vorschriftsgemäße Sicherung von Bodenabläufen

Ihre Verantwortung für Brandsicherheit

Bei Gebäudebränden sind Bodenabläufe potenzielle Schwachpunkte, über die Feuer, Rauch und toxische Gase von Raum zu Raum gelangen können. Deshalb schreiben die Bauordnungen der Länder geeignete vorbeugende Brandschutzmaßnahmen im Bereich der Ablauftechnik vor. Erfahren Sie hier das Wichtigste darüber, wie Sie Bodenabläufe fachgerecht gegen Brandeinwirkungen absichern, um die Brandsicherheit in Ihrem Gebäude zu gewährleisten und Haftungsansprüchen vorzubeugen.

Bitte berücksichtigen Sie bei der Gebäudeplanung neben dieser Einführung vor allem die geltende Bauordnung, die Leitungsanlagen-Richtlinie (LAR) und die Regelungen aus der Norm DIN 4102. Im Zweifelsfall empfehlen wir, einen Fachplaner für Brandschutz heranzuziehen.

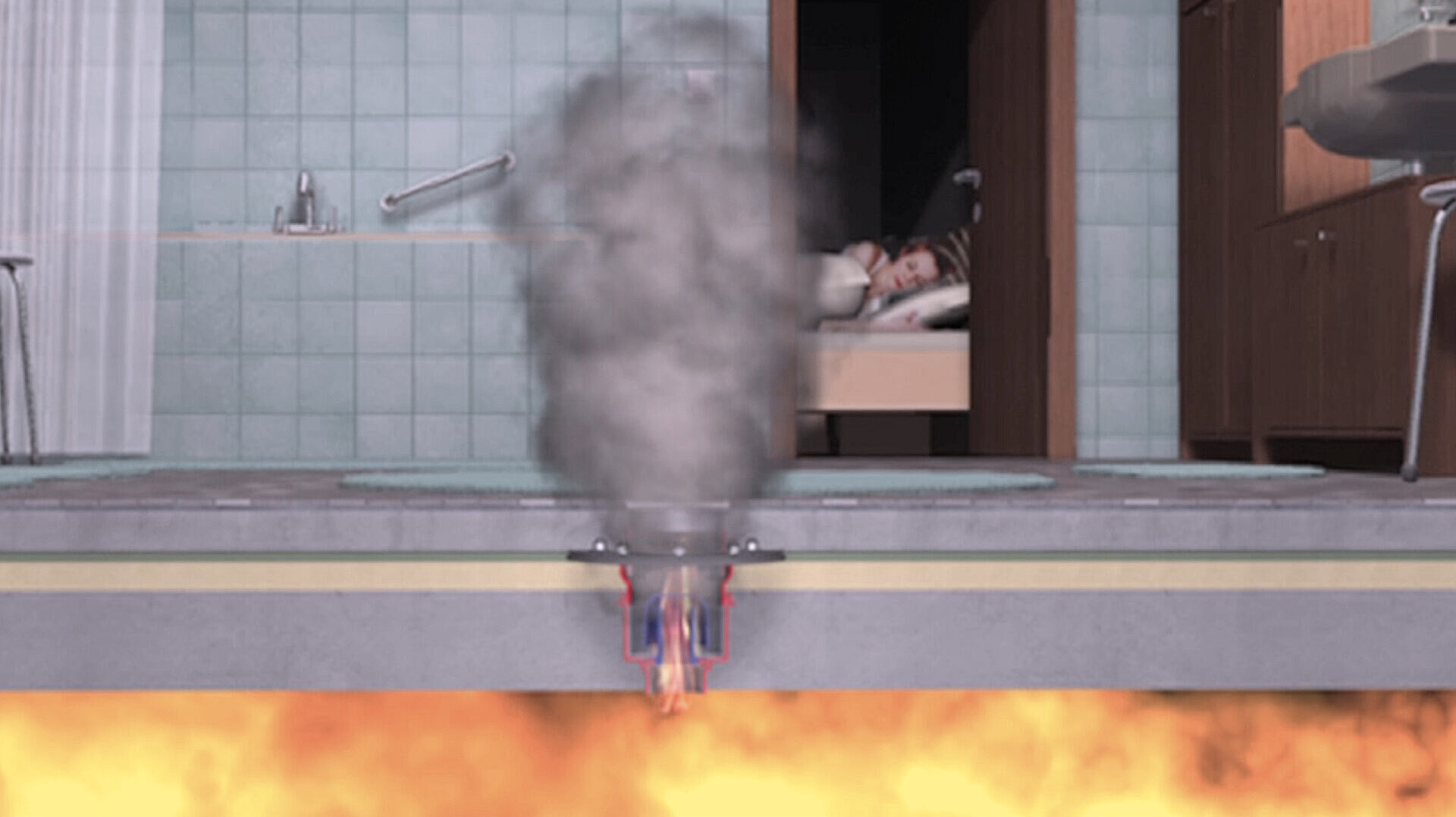

Bodenabläufe als Risikofaktor im Brandfall

Wie schnell sich ein Brand in einem Gebäude ausbreitet, hängt davon ab, wie lange die Raumgrenzen den Flammen und den von ihnen ausgehenden Rauch- und Gaspartikeln standhalten. Unzureichend gesicherte Bodenabläufe bergen diesbezüglich gleich mehrere Risiken:

Gas- und Rauchaustritt bei ungeschützten Abläufen möglich

Rauch- / Gasaustritt

durch undichte Stellen im und um den Bodenablauf.

Brandausbreitung durch ungeschütze Abläufe möglich

Brandausbreitung

in weitere Räume durch „Wegbrennen“ der Entwässerungsanlage.

Hitzeübertragung bei ungeschützen Abläufen möglich

Hitzeübertragung

und Entzündung brennbarer Stoffe durch nicht brennbare Entwässerungsobjekte.

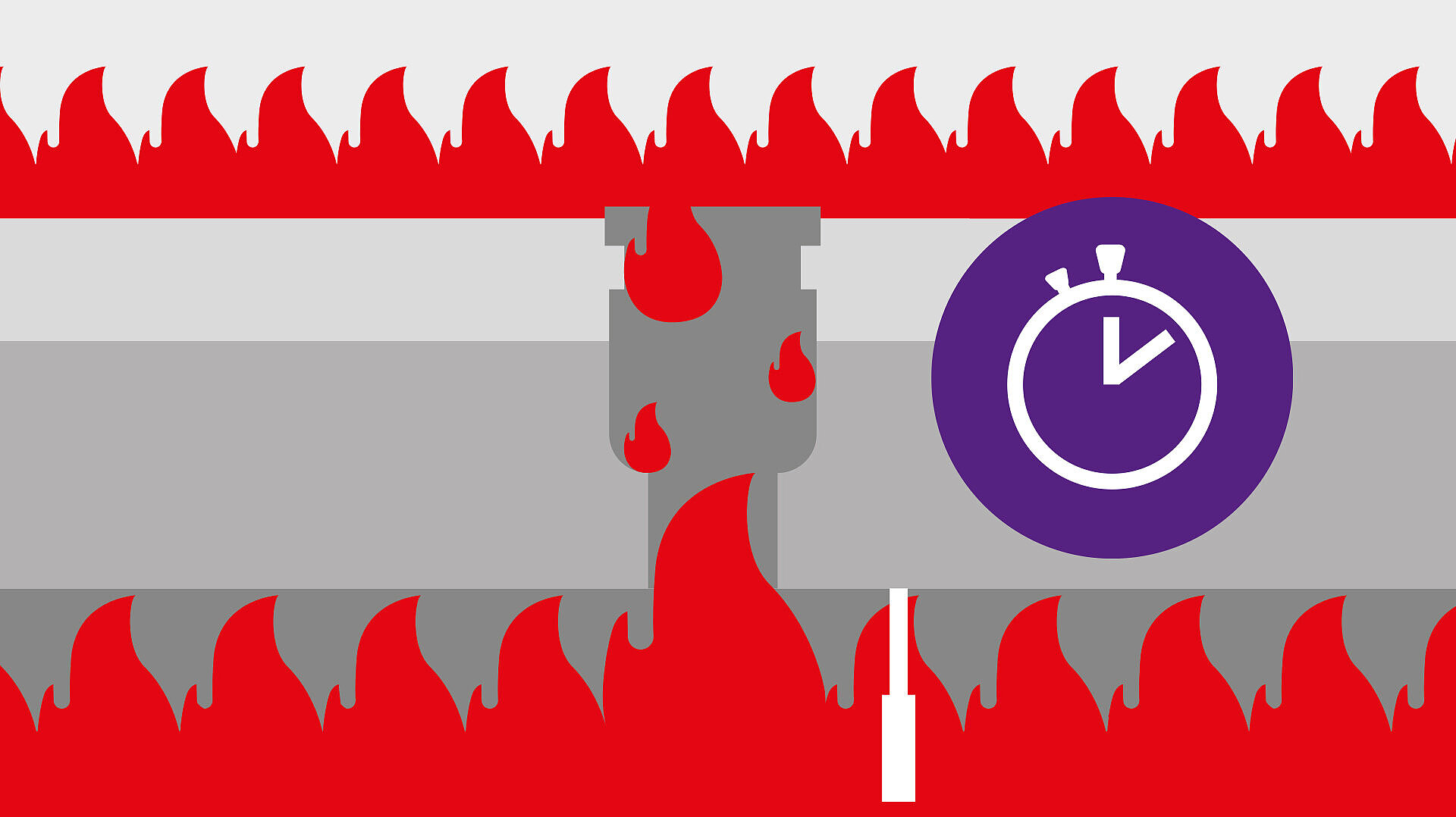

Feuerwiderstandsklassen von Bodenabläufen

Je nach Bundesland, Gebäudetyp und Einbauort sind für Bodenabläufe unterschiedliche Feuerwiderstandsklassen nach DIN 4102 vorgeschrieben. Durch den Zahlenwert der Feuerwiderstandsklasse wird angegeben, über welchen Zeitraum in Minuten ein geprüftes Bauteil einem Brand mindestens standhält. Die für Bodenabläufe relevanten Feuerwiderstandsklassen sind:

  • F30 („feuerhemmend“)
  • F60 („hochfeuerhemmend“)
  • F90 („feuerbeständig“)
  • F120 („hochfeuerbeständig“)


Bitte beachten Sie hier die Vorgaben in ihrem projektspezifischen Brandschutzkonzept.

Brandschutzmaßnahmen für Bodenabläufe

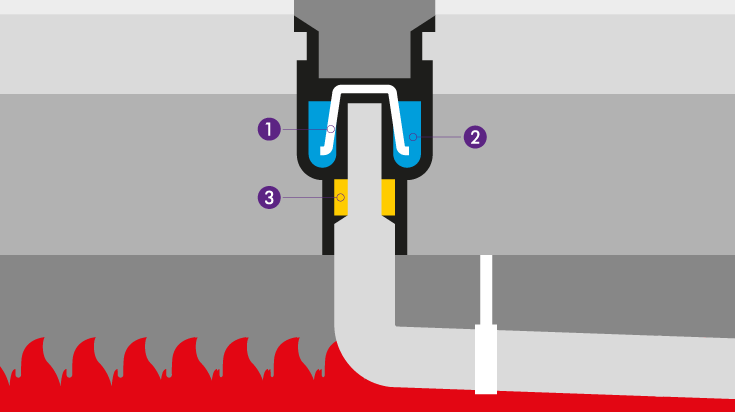

Bodenabläufe werden einerseits mit rauchgasdichten Geruchsverschlüssen und Abschlüssen zwischen Kernlochbohrung und Ablaufkörper (mittels geeigneter Verfüllung oder Durchgangsdichtung) gegen Brände gesichert. Andererseits kommen spezielle Brandschutzeinsätze zum Einsatz. Damit wird Flammen, Rauch und toxischen Gasen bei einem Brand der Weg von einem Raum in den nächsten versperrt.

  1. Geruchsverschluss
  2. Sperrwasser
  3. Fire-Kit

Wie funktioniert ein Brandschutzeinsatz?

Ein Brandschutzeinsatz wird in den Rohrstutzen an der Unterseite eines Bodenablaufs eingefügt. Er besteht aus einem hitzeempfindlichen Material, das beim ersten Kontakt mit Feuer aufquillt und den Ablauf so verschließt.

Brandschutzeinsatz wenn kein Brand besteht

Rohr löst sich

durch extreme Hitzeeinwirkung.

Brandschutzeinsatz quillt auf sobald Kontakt zum Feuer besteht.

Brandschutzeinsatz quillt auf

sobald Kontakt zum Feuer besteht.

Ablauf ist verschlossen und verhindert weitere Brandschäden.

Ablauf ist verschlossen

und verhindert so weitere Brandschäden.

Fire-Kit & Quick-Fit:

Brandschutz für KESSEL-Abläufe

Mit dem Brand- und Rauchgasschutzeinsatz Fire-Kit und der Durchgangsdichtung Quick-Fit beinhaltet unser Sortiment geeignete Zubehörteile für die fachgerechte Absicherung von KESSEL-Abläufen gegen Brände. Das Fire-Kit stellt den feuerfesten Verschluss des Ablaufs im Brandfall sicher, während die Durchgangsdichtung Quick-Fit eine einfach zu verbauende Alternative zu konventionellen Verfüllmaterialien zum Abdichten der Kernlochbohrung darstellt. Die in ihr integrierte Brandschutzmasse versiegelt bei Feuer jegliche Undichtigkeiten zwischen Ablaufkörper und Kernlochbohrung. Sowohl Fire-Kit als auch Quick-Fit erfüllen die Feuerwiderstandsklasse R120 für Rohrdurchführungen.

Zulassung Brandschutzeinsatz Fire-Kit

Unser Brandschutzeinsatz Fire-Kit verfügt sowohl über die allgemeine bauaufsichtliche Zulassung (abZ), als auch über die allgemeine Bauartgenehmigung (abG) und ist somit eine gute und sichere Ergänzung zu den KESSEL-Bodenabläufen.

Allgemeine bauaufsichtliche Zulassung Z-19.17-1719

Allgemeine Bauartgenehmigung Z-19.53-2414

Wo kann auf die Absicherung verzichtet werden?

An einigen Einbauorten ist es gemäß Musterbauordnung (MBO) gestattet, auf vorbeugende Brandschutzmaßnahmen in Bodenabläufen zu verzichten:

Einfamilienhaus

In Ein-/Zweifamilienhäusern

(freistehend)

Senkrechter Ablauf

Direkt über dem Erdreich

Bodenablauf in einem Fußboden direkt über Erdreich
