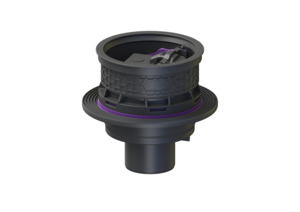

Grundkörper Universale Plus

senkrecht, mit Geruchsverschluss, WU

Datenblatt

Grundkörper Kellerablauf Universale Plus aus Kunststoff mit Stutzen Ausführung senkrecht, Abdeckung aus

  • Nachhaltig durch Einsatz von Rezyklat-Material
  • Zuläufe über der Bodenplatte - keine Durchdringung erforderlich
  • Senkrechter Auslauf für einfache Montage und einfache Zugänglichkeit zur Grundleitung
Artikelnummer 29102
GTIN 4026092096956
Preisgruppe 1
Ausschreiben.de
Grundkörper Universale Plus senkrecht, mit Geruchsverschluss, WU
Der Grundkörper Universale Plus aus Kunststoff dient in Kombination mit einem Aufsatzstück der Entwässerung von fäkalienfreiem Abwasser und ist mit einem herausnehmbaren Geruchsverschluss sowie einem Schlammeimer ausgestattet. Inklusive Bauzeitschutzabdeckung. Der Ablauf ist druckwasserdicht bis 0,6 bar (MFPA Leipzig geprüft) sowie radondicht (IAF Radioökologie GmbH geprüft). Ausführung: Geruchsverschluss: inklusive WU-Flansch: werksseitig vormontiert Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Sperrwasserhöhe: 60 mm Allgemeine Merkmale: Nennweite (DN): 100 Farbe: schwarz Norm: EN 1253 Abmessungen: Höhe: 270 mm Aussparungsmaß Länge: 310 mm Aussparungsmaß Breite: 310 mm Durchmesser: 295 mm Behälter/Grundkörper: Auslauf Nennweite (DN): 100 Auslauf Nennweite (DA): 110 Grundkörper: Stutzen Ausführung: senkrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Schlammeimer: ja
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
Katalogseite
Einbau- und Bedienungsanleitung
CAD Zeichnung
Prüfberichte & Zertifikate
  • Produktart (M-ATTR-003): Grundkörper Kellerablauf
  • Vorteilstext (M-ATTR-007): Der Kellerablauf mit Geruchsverschluss für mehr Flexibilität im Neubau, geeignet für WU-Beton
  • Sperrwasserhöhe (ATTR-128): 60  Millimeter
  • Gewicht netto (ATTR-A3A): 2,4  Kilogramm
  • Gewicht brutto (ATTR-A3B): 2,8  Kilogramm
  • Geruchsverschluss (ATTR-115): inklusive
  • Schlammeimer (ATTR-A2K): ja
  • WU-Flansch (ATTR-166): werksseitig vormontiert
  • Stutzen Ausführung (ATTR-233): senkrecht
  • Höhe (ATTR-A6C): 270  Millimeter
  • Durchmesser (ATTR-107): 295  Millimeter
  • Aussparungsmaß Länge (ATTR-160): 310  Millimeter
  • Aussparungsmaß Breite (ATTR-161): 310  Millimeter
  • Volumen (ATTR-320): 0,0  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 344  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 344  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 353  Millimeter
  • Abmessungen (ATTR-323): 344X344X353MM
  • Anzahl Packstücke (ATTR-321): 0
  • Auslauf Nennweite (DN) (ATTR-B15CA): 100
  • Auslauf Nennweite (DA) (ATTR-B15CB): 110
  • Farbe (ATTR-102): schwarz
  • Abwasserart (ATTR-6): fäkalienfrei
  • Norm (ATTR-9): EN 1253
  • Einbausituation (ATTR-1): Einbau in die Bodenplatte
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Nennweite (DN) (ATTR-118): 100
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktfamilie (M-ATTR-004): Universale Plus
  • Produktname (M-ATTR-005): Universale Plus
  • Herkunftsland (ATTR-322): DE
  • Funktion bei Rückstau (ATTR-312): Schützt bei Rückstau
  • Abwassermenge (ATTR-310): Mittel
  • Bauhöhe (ATTR-313): min. 130 mm
