Hebeanlage Minilift S
KTP 300-S1, Bodenplatte, schwarz
KESSEL Hebeanlage Minilift S, Abwasser fäkalienfrei, Einbau in die Bodenplatte, Schuko 2-polig, Abdeckungsart Abdeckplatte mit Schlitzrost, mit einer überflutbaren KTP 300 Pumpe
- Platzsparender Einbau in die Bodenplatte mit ingetrierter Ablauffunktion
- Anlage steckerfertig
- Einfache werkzeuglose Wartung
Artikelnummer | 280570S |
---|---|
GTIN | 4026092082553 |
Preisgruppe | 20 |
Preis |
1.237,10
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |

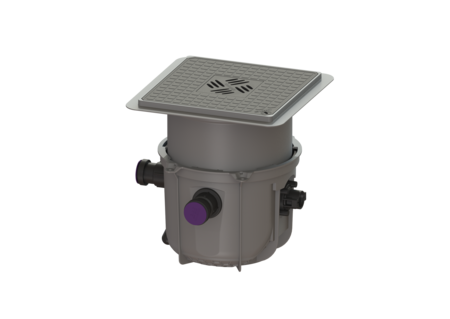

Hebeanlage Minilift S KTP 300-S1, Bodenplatte, schwarz
Die steckerfertige Kleinhebeanlage für fäkalienfreies Abwasser ist geeignet für die Abwasserentsorgung einzelner Entwässerungsgegenstände. Die überflutbare Pumpe mit Schwimmerschalter kann mit Hilfe von Einhandverschlüssen einfach entnommen werden. Der Sammelbehälter aus Kunststoff (PP) besitzt einen offenen Pumpenraum und ist beständig gegen aggressive Abwässer. Die Anlage zum Einbau in die Bodenplatte ist vormontiert zur bauseitigen Endmontage. Ausführung Anlagenart: Einzelanlage Pumpensteuerung: Schwimmerschalter Rückflussverhinderer: integriert Allgemeine Merkmale Farbe: grau Norm: EN 12050-2 Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Abmessungen Gewicht netto: 10,97 kg Gewicht brutto: 12,1 kg Einbautiefe: 330 - 460 mm Länge: 460 mm Breite: 380 mm Verpackungsmaß Länge: 445 mm Verpackungsmaß Breite: 445 mm Verpackungsmaß Höhe: 466 mm Behälter/Grundkörper Druckabgang (DN): 32 Druckabgang (DA): 40 mm Zulauf Nennweite (DA): 60 mm Zulauf Nennweite (DN): 50 mm Nutzvolumen: 7 l Abdeckungsmerkmale Abdeckungsart: Abdeckplatte mit Schlitzrost Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Verriegelung: Lock & Lift Belastungsklasse: K 3 (EN 1253-1) Fördereinrichtung Pumpe: KTP 300 Anzahl Pumpen: 1 Anschlusstyp: Schuko 2-polig Betriebsspannung: 230 V Nennstrom: 1,6 A Schutzart Pumpe: IP 68 (3m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C Förderleistung max.: 8 m³/h Förderhöhe max.: 6 m Drehzahl: 2800 U/min Leistung P1: 0,34 kW Leistung P2: 0,21 kW Betriebsart: S1 Erforderliche Absicherung (Leitungsschutz): C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 10 mm Länge Netzanschlussleitung Pumpe: 5 m Steuerung Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: Schuko 2-polig Erforderliche Absicherung (Leitungsschutz): C 16 A
Produktvideo
Klein und unauffällig: Die Minilift S wird platzsparend in die Bodenplatte integriert.
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Warngerät Basic mit Elektrodensonde | 20222 | Anzeigen | |
Warngerät Basic mit optischer Sonde | 20223 | Anzeigen | |
Übergangsstück DN 50/70 | 27126 | Anzeigen | |
Übergangsstück DN 100/70 | 27602 | Anzeigen | |
Druckleitungsset 5 m Druckleitungsschlauch, DA 40 mm | 28040 | Anzeigen | |
Adapter für Druckanschluss, DN 32, PE | 28086 | Anzeigen | |
Zulaufstutzen DN 50, mit Dichtung, Gewindering | 39005 | Anzeigen | |
Zulaufstutzen DN 70, mit Dichtung, Gewindering | 39007 | Anzeigen | |
Geruchsverschluss Multistop, System 125 | 48500 | Anzeigen | |
Geruchsverschluss Megastop | 48550 | Anzeigen | |
Sägeglocke für DN 50/70/100 | 500101 | Anzeigen | |
Geruchsverschluss für Der Ultraflache 79 | 680696 | Anzeigen | |
Ablaufkörper für Abdeckplatte für Geruchsverschluss 50 mm, schwarz | 680795 | Anzeigen | |
Ablaufkörper für Abdeckplatte für Multistop, schwarz | 680796 | Anzeigen | |
Ablaufkörper für Abdeckplatte für Geruchsverschluss 50 mm, grau | 680797 | Anzeigen | |
Ablaufkörper für Abdeckplatte für Multistop, grau | 680798 | Anzeigen | |
Potentialfreier Kontakt Erweiterungsset für Schaltgeräte Basic | 80074 | Anzeigen | |
Abdeckplatte schwarz, tagwasserdicht, 366x366 mm | 830050 | Anzeigen | |
Abdeckplatte befliesbar, tagwasserdicht | 830052 | Anzeigen | |
Verlängerungsstück vertiefter Einbau, mit Flansch | 830070 | Anzeigen | |
Dichtung für Rohrdurchführung, DN 50 | 850114 | Anzeigen | |
Dichtung für Rohrdurchführung, DN 70 | 850116 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Laufrad KTP 300, mit Ansaugdeckel | 28039 | Anzeigen | |
Austauschpumpe KTP 300 für Minilift | 28836 | Anzeigen | |
Zulaufstutzen DN 50, mit Dichtung, Gewindering | 39005 | Anzeigen | |
Schlitzrost 138x138 mm, Kunststoff | 60101S | Anzeigen | |
Verriegelungsschlüssel für Schlitzroste Ecoguss, Lock & Lift | 67007 | Anzeigen | |
Ansaugkorb mit Steckverschluss, für KTP 300 | 680013 | Anzeigen | |
Dichtung O-Ring für Druckabgang | 680014 | Anzeigen | |
Einhandverschluss für Rückflussverhinderer | 680018 | Anzeigen | |
Dichtung für Druckabgang | 680067 | Anzeigen | |
Druckanschluss mit Dichtung und Schrauben | 680758 | Anzeigen | |
Druckabgang KTP 300 | 680759 | Anzeigen | |
Pumpenverbindung Minilift, Aqualift S | 680760 | Anzeigen | |
Klappengehäuse Mono, mit Pumpenverbindung | 680761 | Anzeigen | |
Drehverschluss für Verriegelung Pumpenverbindung | 680762 | Anzeigen | |
Dichtung für Abdeckplatte, System 330 mm | 686114 | Anzeigen | |
Dichtung Lippendichtung, System 330 mm | 686115 | Anzeigen | |
Abdeckplatte schwarz mit Schlitzrost | 830053 | Anzeigen | |
Aufsatzstück D=330 mm, höhenverstellbar bis 170 mm | 830061 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Konformitätserklärung |
- Abdeckung Material (abdeckung_material): Kunststoff
- TÜV Prüfzeichen (pruefzeichen): ID 1111241937
- Einbausituation (einbausituation): Einbau in die Bodenplatte
- CE Kennzeichnung (ce_kennzeichnung): ja
- Abwasserart (abwasserart_de): fäkalienfrei
- Abdeckungsart (abdeckungsart): Abdeckplatte mit Schlitzrost
- Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
- Pumpe (pumpe): KTP 300
- (ausfuehrung):
