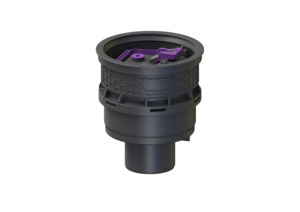

Grundkörper Universale Plus

senkrecht, mit Rückstauverschluss

Datenblatt

Grundkörper Kellerablauf Universale Plus aus Kunststoff mit Stutzen Ausführung senkrecht, Abdeckung aus

  • Nachhaltig durch Einsatz von Rezyklat-Material
  • Zuläufe über der Bodenplatte - keine Durchdringung erforderlich
  • Senkrechter Auslauf für einfache Montage und einfache Zugänglichkeit zur Grundleitung
Artikelnummer 27660
GTIN 4026092096949
Preisgruppe 1
Ausschreiben.de
Grundkörper Universale Plus senkrecht, mit Rückstauverschluss
Der Grundkörper Universale Plus aus Kunststoff dient in Kombination mit einem Aufsatzstück der Entwässerung von fäkalienfreiem Abwasser und ist mit einem herausnehmbaren Rückstauverschluss mit zwei Rückstauklappen, einem handverriegelbaren Notverschluss sowie einem Schlammeimer ausgestattet. Inklusive Bauzeitschutzabdeckung. Ausführung: Geruchsverschluss: nein Notverschluss: ja Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Sperrwasserhöhe: 60 mm Rückstauschutz: Typ 5 Mechanische Rückstauklappen: 2 Allgemeine Merkmale: Nennweite (DN): 100 Farbe: schwarz Norm: EN 1253, EN 13564 Abmessungen: Höhe: 270 mm Aussparungsmaß Länge: 310 mm Aussparungsmaß Breite: 310 mm Durchmesser: 235 mm Grundkörper: Stutzen Ausführung: senkrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Schlammeimer: ja
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
Verlängerungsstück System 200, 3 Zuläufe DN 50 48966
WU-Dichtflansch Universale Plus, senkrecht 48967
Verlängerungsstück System 200, H: 175 mm 48988
  Titel Artikelnummer
Katalogseite
Einbau- und Bedienungsanleitung
CAD Zeichnung
Leistungserklärung
  • Norm (ATTR-9): EN 1253
  • Rückstauschutz (ATTR-151): Typ 5
  • Mechanische Rückstauklappen (ATTR-154): 2
  • Produktart (M-ATTR-003): Grundkörper Kellerablauf
  • Vorteilstext (M-ATTR-007): Der Kellerablauf mit Rückstauverschluss für mehr Flexibilität im Neubau
  • Gewicht netto (ATTR-A3A): 1,9  Kilogramm
  • Gewicht brutto (ATTR-A3B): 2,3  Kilogramm
  • Sperrwasserhöhe (ATTR-128): 60  Millimeter
  • Höhe (ATTR-A6C): 270  Millimeter
  • Durchmesser (ATTR-107): 235  Millimeter
  • Aussparungsmaß Länge (ATTR-160): 310  Millimeter
  • Aussparungsmaß Breite (ATTR-161): 310  Millimeter
  • Volumen (ATTR-320): 0,0  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 296  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 266  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 315  Millimeter
  • Abmessungen (ATTR-323): 296X266X315MM
  • Anzahl Packstücke (ATTR-321): 0
  • Schlammeimer (ATTR-A2K): ja
  • Geruchsverschluss (ATTR-115): nein
  • Notverschluss (ATTR-153): ja
  • Stutzen Ausführung (ATTR-233): senkrecht
  • Farbe (ATTR-102): schwarz
  • Abwasserart (ATTR-6): fäkalienfrei
  • Einbausituation (ATTR-1): Einbau in die Bodenplatte
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Nennweite (DN) (ATTR-118): 100
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktfamilie (M-ATTR-004): Universale Plus
  • Produktname (M-ATTR-005): Universale Plus
  • Herkunftsland (ATTR-322): DE
  • Leistungserklärung (DOP) (ATTR-292): 009-225
  • Funktion bei Rückstau (ATTR-312): Schützt bei Rückstau
  • Abwassermenge (ATTR-310): Mittel
  • Bauhöhe (ATTR-313): min. 130 mm
