Kellerablauf Universale Plus

senkr., Variofix, Rückstauverschluss, WU

Datenblatt

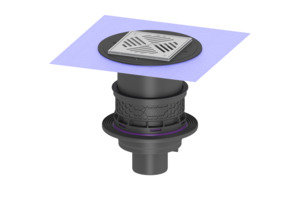

Kellerablauf Universale Plus aus Kunststoff mit Stutzen Ausführung senkrecht, Abdeckung Schlitzrost aus Edelstahl silber aus Edelstahl 1.4301 (V2A)

  • Nachhaltig durch Einsatz von Rezyklat-Material
  • Zuläufe über der Bodenplatte - keine Durchdringung erforderlich
  • Senkrechter Auslauf für einfache Montage und einfache Zugänglichkeit zur Grundleitung
Artikelnummer 27651
GTIN 4026092096888
Preisgruppe 1
Ausschreiben.de
Kellerablauf Universale Plus senkr., Variofix, Rückstauverschluss, WU
Der Kellerablauf Universale Plus aus Kunststoff dient der Entwässerung von fäkalienfreiem Abwasser und ist mit einem herausnehmbaren Rückstauverschluss mit zwei Rückstauklappen sowie einem handverriegelbaren Notverschluss ausgestattet. Inklusive Bauzeitschutzabdeckung. Der Ablauf ist druckwasserdicht bis 0,6 bar (MFPA Leipzig geprüft) sowie radondicht (IAF Radioökologie GmbH geprüft). Ausführung: Abdichtungsart: Abdichtung im Verbund (DIN 18534) Notverschluss: ja WU-Flansch: werksseitig vormontiert Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Abdichtung am Aufsatzstück: zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I Sperrwasserhöhe: 60 mm Rückstauschutz: Typ 5 Mechanische Rückstauklappen: 2 Allgemeine Merkmale: Nennweite (DN): 100 Farbe: schwarz Norm: EN 1253, EN 13564 Abmessungen: Höhe: 270 mm Aussparungsmaß Länge: 310 mm Aussparungsmaß Breite: 310 mm Durchmesser: 295 mm Behälter/Grundkörper: Einbautiefe: 309 - 408 mm Grundkörper: Stutzen Ausführung: senkrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Verstellbereich: 12 - 28 mm Abdeckungsmerkmale: Abdeckungsart: Schlitzrost aus Edelstahl Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Belastungsklasse: K 3 (EN 1253-1) Länge: 200 mm Breite: 200 mm Höhe: 25 mm Ablaufleistung (l/s) mit 10 mm Aufstau: 1,6 l/s Ablaufleistung (l/s) mit 20 mm Aufstau: 1,7 l/s
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
Verlängerungsstück mit Pressdichtungsflansch, Gegenflansch 27298
Rückstauverschluss Modul für Kellerabläufe mit zwei Klappen 27603
Grundkörper Universale Plus senkrecht, mit Rückstauverschluss, WU 27650
Dichtmanschette für Abdichtung im Verbund flüssig 48651
Aufsatzstück mit Edelstahlrost 48954
WU-Dichtflansch Universale Plus, senkrecht 48967
Aufsatzstück Variofix System 200, Schlitzrost, V2A, K 3 48968
Katalogseite
Einbau- und Bedienungsanleitung
CAD Zeichnung
Prüfberichte & Zertifikate
Leistungserklärung
  • Norm (ATTR-9): EN 1253
  • Rückstauschutz (ATTR-151): Typ 5
  • Mechanische Rückstauklappen (ATTR-154): 2
  • Ablaufleistung (l/s) mit 20 mm Aufstau (ATTR-157): 1,7  Liter/Sekunde
  • Einbautiefe (ATTR-B2_VB): 309  Millimeter
  • Abdichtung am Aufsatzstück (ATTR-251): zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534
  • Vorteilstext (M-ATTR-007): Der Kellerablauf mit Rückstauverschluss für mehr Flexibilität im Neubau, geeignet für WU-Beton
  • Herkunftsland (ATTR-322): DE
  • Gewicht netto (ATTR-A3A): 4,4  Kilogramm
  • Gewicht brutto (ATTR-A3B): 4,9  Kilogramm
  • Ablaufleistung (l/s) mit 10 mm Aufstau (ATTR-157B): 1,6  Liter/Sekunde
  • Sperrwasserhöhe (ATTR-128): 60  Millimeter
  • Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich) (ATTR-242): W3-I
  • Höhe (ATTR-A6C): 270  Millimeter
  • Durchmesser (ATTR-107): 295  Millimeter
  • Aussparungsmaß Länge (ATTR-160): 310  Millimeter
  • Aussparungsmaß Breite (ATTR-161): 310  Millimeter
  • Volumen (ATTR-320): 0,1  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 443  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 338  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 466  Millimeter
  • Abmessungen (ATTR-323): 443X338X466MM
  • Anzahl Packstücke (ATTR-321): 0
  • Verstellbereich (ATTR-108_VB): 12  Millimeter
  • Abdeckungsart (ATTR-A21): Schlitzrost aus Edelstahl
  • Belastungsklasse (ATTR-A2B): K 3 (EN 1253-1)
  • Länge (ATTR-A2M): 200  Millimeter
  • Breite (ATTR-A2N): 200  Millimeter
  • Höhe (ATTR-A2P): 25  Millimeter
  • Abdichtungsart (ATTR-170): Abdichtung im Verbund (DIN 18534)
  • Notverschluss (ATTR-153): ja
  • WU-Flansch (ATTR-166): werksseitig vormontiert
  • Stutzen Ausführung (ATTR-233): senkrecht
  • Farbe (ATTR-102): schwarz
  • Abwasserart (ATTR-6): fäkalienfrei
  • Einbausituation (ATTR-1): Einbau in die Bodenplatte
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Nennweite (DN) (ATTR-118): 100
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktart (M-ATTR-003): Kellerablauf
  • Produktfamilie (M-ATTR-004): Universale Plus
  • Produktname (M-ATTR-005): Universale Plus
  • Abdeckung Farbe (ATTR-A2A): silber
  • Abdeckung Material (ATTR-A2E): Edelstahl 1.4301 (V2A)
  • Leistungserklärung (DOP) (ATTR-292): 009-225
  • Funktion bei Rückstau (ATTR-312): Schützt bei Rückstau
  • Abwassermenge (ATTR-310): Mittel
  • Bauhöhe (ATTR-313): min. 130 mm
