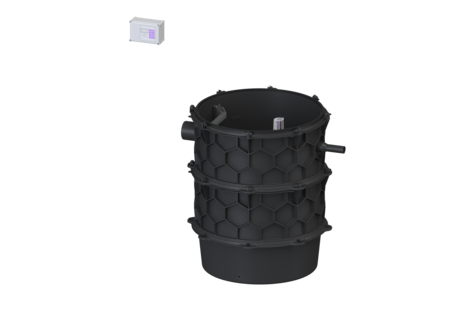

Pumpstation Aquapump XL
Tronic, STZ 1300-S1
KESSEL Pumpstation Aquapump XL, Tronic, Abwasser fäkalienhaltig, Einbau ins Erdreich, Pumpensteuerung - Schaltgerät, mit einer überflutbaren STZ 1300 Pumpe, Betriebsart S1, Niveauerfassung hydrostatisch
- Höchste Sicherheit
- Flexibler Einbau
- Geeignet für explosionsgefährdete Bereiche
| Artikelnummer | 8743014 |
|---|---|
| GTIN | 4026092075685 |
| Preisgruppe | 60 |
| Preis |
8.085,90
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Pumpstation Aquapump XL Tronic, STZ 1300-S1
Die Pumpstation für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer, bzw. zwei überflutbaren Pumpen mit Rückflussverhinderer sowie einem Absperrschieber für die Druckleitung ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen offenen Pumpenraum (Nassaufstellung) mit universalen Anschlussmöglichkeiten. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Technikschacht-Varianten als Zubehör zur Verfügung. Zugkette aus Edelstahl zur Entnahme pro Pumpe ist je nach Einbautiefe optional zu bestellen mit Art.-Nr: 680 528 = Länge 2 m 680 529 = Länge 3 m 680 530 = Länge 4 m 680 531 = Länge 5 m Ausführung Hinweis Einbau: in Kombination mit Schachtmodul Anlagenart: Einzelanlage Absperreinrichtung: Schieber aus Kunststoff Durchgangsdichtung für Kabelleerrohr (DN): 100 Steighilfen: ja Durchgangsdichtung für Entlüftungsleitung (DN): 100 Aufstellung: Nassaufstellung Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig Einbausituation: Einbau ins Erdreich Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Anlagen Typ: Tronic Abmessungen Gewicht netto: 172 kg Gewicht brutto: 196 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Länge: 1240 mm Breite: 1240 mm Höhe: 1416 mm Verpackungsmaß Länge: 2000 mm Verpackungsmaß Breite: 1300 mm Verpackungsmaß Höhe: 1550 mm Behälter/Grundkörper Druckabgang (DN): 50 Druckabgang (DA): 63 mm Abstand Rohrmitte Auslauf zu Behälterboden: 1134 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1054 mm Abstand Rohrmitte Zulauf zu Behälterboden: 1134 mm Abstand Rohrsohle Zulauf zu Behälteroberkante: 330 mm Zulauf max. Anbohrung (DN): 150 mm Zulauf Nennweite (DA): 160 mm Zulauf Nennweite (DN): 150 mm Zulauf Anzahl: 1 Lichte Weite Behälter (LW): 1000 mm Nutzvolumen: 310 l Fördereinrichtung Pumpe: STZ 1300 Anzahl Pumpen: 1 Gewicht Pumpe: 27 kg Anschlusstyp: Direktanschluss Betriebsspannung: 400 V Schutzklasse: I Isolationsklasse: H Cos phi - Leistungsfaktor: 0,8 Schutzart Pumpe: IP 68 (20m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 20 m³/h Förderhöhe max.: 21 m Drehzahl: 2900 U/min Leistung P1: 1,3 kW Leistung P2: 0,9 kW Betriebsart: S1 Typ Anschlussleitung Pumpe: H07RN8-F 6G 1,5 mm² Laufrad Typ: Schneidwerk Länge Netzanschlussleitung Pumpe: 10 m Nennstrom: 2,5 A Steuerung Schaltgerät: Comfort Motorschutz Schalter: ja Alarmgeber: Pegelsonde Instrument Niveauerfassung: Pegelsonde Art Niveauerfassung: hydrostatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja
Einbauvideo
Als Ergänzung zur Einbau- und Bedienungsanleitung unserer Hebeanlage Aqualift F XL nasse Aufstellung zeigen wir Ihnen hier Schritt für Schritt wie sie richtig montiert wird.
In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 411-660 mm, Klasse K 3 | 8740002 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 668-917 mm, Klasse K 3 | 8740003 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 396-645 mm, Klasse A 15 | 8740004 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 653-902 mm, Klasse L 15 | 8740005 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 661-910 mm, Klasse K 3 | 8740008 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 918-1167 mm, Klasse K 3 | 8740009 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 646-895 mm, Klasse A 15 | 8740010 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 903-1152 mm, Klasse L 15 | 8740011 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 911-1160 mm, Klasse K 3 | 8740014 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1168-1417 mm, Klasse K 3 | 8740015 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 896-1145 mm, Klasse A 15 | 8740016 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1153-1402 mm, Klasse L 15 | 8740017 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1130-1379 mm, Klasse A/B | 8740018 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1130-1379 mm, Klasse D | 8740019 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1161-1410 mm, Klasse K 3 | 8740020 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1418-1667 mm, Klasse K 3 | 8740021 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1146-1395 mm, Klasse A 15 | 8740022 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1403-1652 mm, Klasse L 15 | 8740023 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1380-1629 mm, Klasse A/B | 8740024 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1380-1629 mm, Klasse D | 8740025 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1411-1660 mm, Klasse K 3 | 8740026 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1668-1917 mm, Klasse K 3 | 8740027 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1396-1645 mm, Klasse A 15 | 8740028 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1653-1902 mm, Klasse L 15 | 8740029 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1630-1879 mm, Klasse A/B | 8740030 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1630-1879 mm, Klasse D | 8740031 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1661-1910 mm, Klasse K 3 | 8740032 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1646-1895 mm, Klasse A 15 | 8740034 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1880-2129 mm, Klasse A/B | 8740036 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 1880-2129 mm, Klasse D | 8740037 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1911-2160 mm, Klasse K 3 | 8740038 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1896-2145 mm, Klasse A 15 | 8740040 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2130-2379 mm, Klasse A/B | 8740042 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2130-2379 mm, Klasse D | 8740043 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2161-2410 mm, Klasse K 3 | 8740044 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2146-2395 mm, Klasse A 15 | 8740046 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2380-2629 mm, Klasse A/B | 8740048 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2380-2629 mm, Klasse D | 8740049 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2411-2660 mm, Klasse K 3 | 8740050 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2396-2645 mm, Klasse A 15 | 8740052 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2630-2879 mm, Klasse A/B | 8740054 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2630-2879 mm, Klasse D | 8740055 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2661-2910 mm, Klasse K 3 | 8740056 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2646-2895 mm, Klasse A 15 | 8740058 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2880-3129 mm, Klasse A/B | 8740060 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 2880-3129 mm, Klasse D | 8740061 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2911-3160 mm, Klasse K 3 | 8740062 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2896-3145 mm, Klasse A 15 | 8740064 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 3130-3379 mm, Klasse A/B | 8740066 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 3130-3379 mm, Klasse D | 8740067 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 3161-3410 mm, Klasse K 3 | 8740068 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 3146-3395 mm, Klasse A 15 | 8740070 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 3380-3629 mm, Klasse A/B | 8740072 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 3380-3629 mm, Klasse D | 8740073 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 3411-3660 mm, Klasse K 3 | 8740074 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 3396-3645 mm, Klasse A 15 | 8740076 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 3630-3879 mm, Klasse A/B | 8740078 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 3630-3879 mm, Klasse D | 8740079 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 3661-3910 mm, Klasse K 3 | 8740080 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 3646-3895 mm, Klasse A 15 | 8740082 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 3880-4129 mm, Klasse A/B | 8740084 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 3880-4129 mm, Klasse D | 8740085 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 3911-4160 mm, Klasse K 3 | 8740086 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 3896-4145 mm, Klasse A 15 | 8740088 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 375-624 mm, Klasse K 3 | 8740122 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 625-874 mm, Klasse K 3 | 8740123 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 875-1124 mm, Klasse K 3 | 8740124 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1125-1374 mm, Klasse K 3 | 8740125 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1375-1624 mm, Klasse K 3 | 8740126 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1625-1874 mm, Klasse K 3 | 8740127 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1875-2124 mm, Klasse K 3 | 8740128 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2125-2374 mm, Klasse K 3 | 8740129 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2375-2624 mm, Klasse K 3 | 8740130 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2625-2874 mm, Klasse K 3 | 8740131 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2875-3124 mm, Klasse K 3 | 8740132 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 3125-3374 mm, Klasse K 3 | 8740133 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 3375-3624 mm, Klasse K 3 | 8740134 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 3625-3874 mm, Klasse K 3 | 8740135 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 3875-4124 mm, Klasse K 3 | 8740136 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 620-869 mm, Klasse B | 8740141 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 870-1119 mm, Klasse B | 8740142 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1120-1369 mm, Klasse B | 8740143 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 620-869 mm, Klasse D | 8740158 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 870-1119 mm, Klasse D | 8740159 | Anzeigen |
 | Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 1120-1369 mm, Klasse D | 8740160 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Warngerät Basic mit Elektrodensonde | 20222 | Anzeigen |
 | Warngerät Basic mit optischer Sonde | 20223 | Anzeigen |
 | Kompressor-Set zur Lufteinperlung | 28048 | Anzeigen |
 | Klemmverbinder für Druckleitung, DN 80/80 | 28090 | Anzeigen |
 | Klemmverbinder für Druckleitung, DN 50/50 | 28091 | Anzeigen |
 | Klemmverbinder für Druckleitung, DN 50/80 | 28092 | Anzeigen |
 | GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen |
 | Klemmdose für Verlängerung Pegelsonde | 28799 | Anzeigen |
 | Zwischenstück 250 mm, für Schachtmodul LW 1000 | 680370 | Anzeigen |
 | Zwischenstück 500 mm, für Schachtmodul LW 1000 | 680371 | Anzeigen |
 | Ersatzteilset optische Sonde 5 m Kabel | 80888 | Anzeigen |
 | Kabelzubehör Verlängerung für Sonde | 80889 | Anzeigen |
 | Kabelzubehör Verlängerung für Pumpe | 80891 | Anzeigen |
 | Einbauset Thermostat, Hygrostat | 97713 | Anzeigen |
 | Freiluftsäule B: 590 mm, für Einbau Schaltgeräte | 97714 | Anzeigen |
 | Warnleuchte für Freiluftsäule | 97715 | Anzeigen |
| Freiluftsäule B: 460 mm, für Einbau Schaltgeräte | 97716 | Anzeigen |
 | Freiluftsäule B: 785 mm, für Einbau Schaltgeräte | 97723 | Anzeigen |
| Freiluftsäule B: 1115 mm, für Einbau Schaltgeräte | 97724 | Anzeigen |
Explosionszeichnung
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Dichtung Rollring, DN 125 | 680002 | Anzeigen |
 | Batterie 9 V Block | 680034 | Anzeigen |
 | Klappenset Rollring, Klappe, Klappenhalter | 680053 | Anzeigen |
 | Dichtung für Pumpenkralle, 2,0 Zoll | 680596 | Anzeigen |
 | Pumpenkralle 2 Zoll, mit Dichtung | 680598 | Anzeigen |
 | Pegelsonde mit Sondenklemme | 680600 | Anzeigen |
 | Klappengehäuse für Mono-Anlagen, mit Rückschlagklappe | 680602 | Anzeigen |
 | Schutzrohr für Pegelsonde, geschlitzt | 680603 | Anzeigen |
 | Austauschpumpe Aquadive STZ 1300 ohne Schwimmerschalter, 10 m, ATEX, | 680604 | Anzeigen |
 | Schaltgerät Comfort Mono, 400 V, 1x2,5-4,0 A, | 680614 | Anzeigen |
 | Schneidwerkset für STZ 1300 / 2500 | 680717 | Anzeigen |
 | Sondenklemme für Pegelsonde und Tauchglocke | 680729 | Anzeigen |
 | Verbindungsschlauch mit Schellen | 680783 | Anzeigen |
| Datenblatt | |
|---|---|
| Einbau- und Bedienungsanleitung | |
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Konformitätserklärung |
- Schaltgerät (schaltgeraet): Comfort
- ATEX zertifiziert (atex): nein
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241940
- Einbausituation (einbausituation):
Einbau ins Erdreich
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de):
fäkalienhaltig
- Alarmgeber (alarmgeber): Pegelsonde
- Pumpe (pumpe): STZ 1300
- (einbautiefe):
- Laufrad Typ (laufrad_typ): Schneidwerk
- Betriebsspannung (betriebsspannung): 400 V
