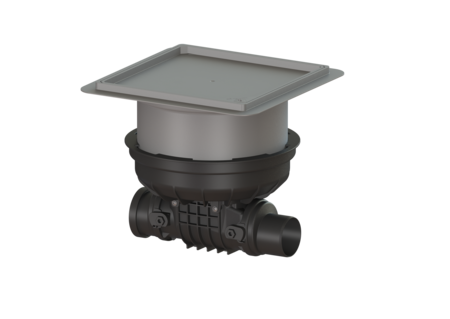

Rückstauverschluss Staufix
DN 90, Bodenplatte, befliesbar, Typ 1
KESSEL Rückstauverschluss Staufix, Abwasser fäkalienfrei, Nennweite (DN) 90, Einbau in die Bodenplatte, Abdeckungsart befliesbare Abdeckplatte, eine mechanische Rückstauklappe, Außendurchmesser (DA) 90 mm, Verriegelung Lock & Lift
- Einfaches Umrüsten zu Staufix Typ 2 oder StaufixControl
- Flexibler Einbau
- verschiedene Abdeckungen bei Einbau in die Bodenplatte verfügbar
| Artikelnummer | 720090.10X |
|---|---|
| GTIN | 4026092076026 |
| Preisgruppe | 10 |
| Preis |
541,10
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Rückstauverschluss Staufix DN 90, Bodenplatte, befliesbar, Typ 1
Der Rückstauverschluss für fäkalienfreies Abwasser ist mit einer mechanischen Klappe ausgestattet, die bei Rückstau selbsttätig schließt und gleichzeitig als handverriegelbarer Notverschluss dient. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos um eine zweite Klappe ergänzt oder zum Rückstauverschluss StaufixControl umgerüstet werden. Ausführung Notverschluss: ja Mechanische Rückstauklappen: 1 Allgemeine Merkmale Farbe: schwarz Norm: EN 13564 Nennweite (DN): 90 Außendurchmesser (DA): 90 mm Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Rückstauschutz: Typ 1 Abmessungen Gewicht netto: 5,9 kg Gewicht brutto: 8,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Aussparungsmaß Breite: 750 mm Aussparungsmaß Länge: 750 mm Gefällesprung: 8 mm Einbautiefe: 287 - 410 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 444 mm Breite: 444 mm Verpackungsmaß Länge: 586 mm Verpackungsmaß Breite: 486 mm Verpackungsmaß Höhe: 496 mm Abdeckungsmerkmale Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Verriegelung: Lock & Lift Belastungsklasse: K 3 (EN 1253-1) Dichtheit: tagwasserdicht Bodenbelaghöhe max.: 16 mm
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Batterie 3 V für Schaltgerät | 680665 | Anzeigen |
 | Dichtung Deckeldichtung für Staufix DN 90-110 | 686112 | Anzeigen |
 | Dichtung für Abdeckplatte, System 330 mm | 686114 | Anzeigen |
 | Dichtung Lippendichtung, System 330 mm | 686115 | Anzeigen |
 | Prüftrichter mit Dichtung | 70214 | Anzeigen |
 | Rückstauklappe DN 100 | 70231 | Anzeigen |
 | Einschiebeteil DN 100, mit Dichtung | 70241 | Anzeigen |
 | Verriegelungsdeckel DN 90-100, mit Notverschluss | 72229 | Anzeigen |
 | Abdeckplatte schwarz, tagwasserdicht, 366x366 mm | 830050 | Anzeigen |
 | Spitzende DN 90 | 83090 | Anzeigen |
 | Muffe DN 90 | 83091 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung |
- Nennweite (DN) (nennweite): 90
- Abdeckung Material (abdeckung_material):
Kunststoff
- Einbausituation (einbausituation):
Einbau in die Bodenplatte
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de):
fäkalienfrei
- Abdeckungsart (abdeckungsart): befliesbare Abdeckplatte
- Länge (laenge): 444 mm
- Breite (breite): 444 mm
- Rückstauschutz (rueckstauschutz): Typ 1
