Badablauf Der Superflache
DN 50, Schlitzrost

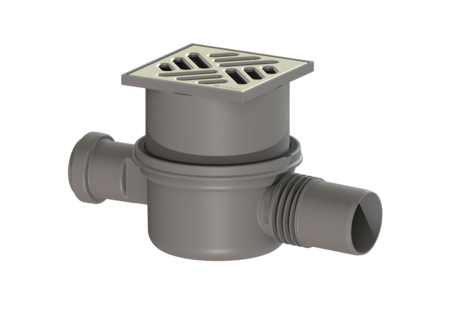

KESSEL Badablauf Der Superflache, Länge 250 mm, Entwässerung durch Punktablauf, Abdeckungsart Schlitzrost, Rost Design
- beweglicher Auslaufstutzen
- Lippendichtung am Grundkörper fixiert
- seitlicher Zulauf über Geruchsverschluss
| Artikelnummer | 42701.20 |
|---|---|
| GTIN | 4026092028537 |
| Preisgruppe | 10 |
| Lieferzeit | siehe KESSEL Webshop |
Badablauf Der Superflache DN 50, Schlitzrost
Der Badablauf Der Superflache ist zur Bodenentwässerung im Innenbereich geeignet. Der Ablauf aus PP ist mit einer montagesicheren Dichtung sowie einem herausnehmbaren Geruchsverschluss ausgestattet. Ausführung Lage seitlicher Anschluss: Typ II Sperrwasserhöhe: 30 mm Ablaufleistung (l/s) mit 20 mm Aufstau: 0,8 Allgemeine Merkmale Nennweite (DN): 50 Außendurchmesser (DA): 50 mm Geruchsverschluss: inklusive Abmessungen Höhenverstellbarkeit: 10 - 60 mm Gewicht netto: 0,41 kg Gewicht brutto: 0,5 kg Minimale Bauhöhe (Grundkörper): 90 mm Aussparungsmaß Breite: 180 mm Aussparungsmaß Länge: 260 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 250 mm Breite: 110 mm Verpackungsmaß Länge: 250 mm Verpackungsmaß Breite: 107 mm Verpackungsmaß Höhe: 140 mm Behälter/Grundkörper Auslauf Anzahl: 1 Zulauf Nennweite (DN): 40 Zulauf Anzahl: 1 Material Grundkörper: PP Abdeckungsmerkmale Abdeckungsart: Schlitzrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Abdeckung Breite: 100 mm Abdeckung Länge: 100 mm Bodenbelaghöhe min.: 10 mm Oberfläche: Edelstahl poliert Rahmen Material: PP Verriegelung: eingelegt Belastungsklasse: K 3 (EN 1253-1) Rahmen Breite: 107 mm Rahmen Länge: 107 mm Bodenbelaghöhe max.: 60 mm Form Aufsatzstück: eckig Aufsatzstück Material: PP
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Übergangsstück DN 50/40 | 27118 | Anzeigen |
 | Übergangsstück DN 50/70 | 27126 | Anzeigen |
 | Verlängerungsstück System 100, H: 161 mm | 27146 | Anzeigen |
 | Schlammeimer d: 110 mm | 27168 | Anzeigen |
 | Verlängerungsstück System 100, mit Pressdichtungsflansch | 27198 | Anzeigen |
 | Verlängerungsstück System 100, mit Klebeflansch | 27199 | Anzeigen |
 | Geruchsverschluss Multistop, System 100 | 43500 | Anzeigen |
 | Haarsieb Kunststoff, für Badabläufe System 100 | 43700 | Anzeigen |
| Datenblatt | |
|---|---|
| Einbau- und Bedienungsanleitung | |
| CAD Zeichnung |
- Nennweite (DN) (nennweite): 50
- Material Grundkörper (material_grundkoerper):
PP
- Abdeckung Material (abdeckung_material):
Edelstahl 1.4301 (V2A)
- Aufsatzstück Material (material_aufsatzstueck):
PP
- Abdeckungsart (abdeckungsart): Schlitzrost
