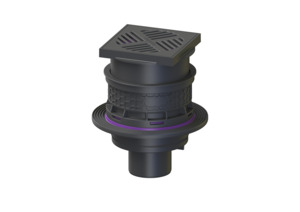

Kellerablauf Universale Plus

senkr., schwarz, Geruchsverschluss, WU

Datenblatt

Kellerablauf Universale Plus aus Kunststoff mit Stutzen Ausführung senkrecht, Abdeckung Schlitzrost schwarz aus Kunststoff

  • Nachhaltig durch Einsatz von Rezyklat-Material
  • Zuläufe über der Bodenplatte - keine Durchdringung erforderlich
  • Senkrechter Auslauf für einfache Montage und einfache Zugänglichkeit zur Grundleitung
Artikelnummer 29131
GTIN 4026092096895
Preisgruppe 1
Ausschreiben.de
Kellerablauf Universale Plus senkr., schwarz, Geruchsverschluss, WU
Der Kellerablauf Universale Plus aus Kunststoff dient der Entwässerung von fäkalienfreiem Abwasser und ist mit einem herausnehmbaren Geruchsverschluss sowie einem Schlammeimer ausgestattet. Inklusive Bauzeitschutzabdeckung. Der Ablauf ist druckwasserdicht bis 0,6 bar (MFPA Leipzig geprüft) sowie radondicht (IAF Radioökologie GmbH geprüft). Ausführung: Geruchsverschluss: inklusive WU-Flansch: werksseitig vormontiert Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Allgemeine Merkmale: Nennweite (DN): 100 Farbe: schwarz Norm: EN 1253 Abmessungen: Höhe: 270 mm Aussparungsmaß Länge: 310 mm Aussparungsmaß Breite: 310 mm Durchmesser: 295 mm Einbautiefe (T) von: 293 mm Einbautiefe (T) bis: 350 mm Behälter/Grundkörper: Auslauf Nennweite (DN): 100 Auslauf Nennweite (DA): 110 Grundkörper: Stutzen Ausführung: senkrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Verstellbereich: 23 - 80 mm Abdeckungsmerkmale: Abdeckungsart: Schlitzrost Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Belastungsklasse: K 3 (EN 1253-1) Länge: 200 mm Breite: 200 mm Höhe: 25 mm Schlammeimer: ja Ablaufleistung (l/s) mit 10 mm Aufstau: 1,4 l/s Ablaufleistung (l/s) mit 20 mm Aufstau: 2,5 l/s
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
Schlammeimer für Kellerablauf "Der Universale" 27604
Geruchsverschluss für Kellerablauf 29111 27605
Schlitzrost 188x188 mm, aus Kunststoff, schwarz 27613
Aufsatzstück für Kunststoffrost 27714
Grundkörper Universale Plus senkrecht, mit Geruchsverschluss, WU 29102
Grundkörper Universale Plus senkrecht, mit Geruchsverschluss 29103
Aufsatzstück Schlitzrost schwarz, 200 x 200 mm, K 3 48964
WU-Dichtflansch Universale Plus, senkrecht 48967
Katalogseite
Einbau- und Bedienungsanleitung
CAD Zeichnung
Prüfberichte & Zertifikate
  • Ablaufleistung (l/s) mit 20 mm Aufstau (ATTR-157): 2,5  Liter/Sekunde
  • Einbautiefe (T) von (ATTR-B2A): 293  Millimeter
  • Einbautiefe (T) bis (ATTR-B2B): 350  Millimeter
  • Vorteilstext (M-ATTR-007): Der Kellerablauf mit Geruchsverschluss für mehr Flexibilität im Neubau, geeignet für WU-Beton
  • Gewicht netto (ATTR-A3A): 3,2  Kilogramm
  • Gewicht brutto (ATTR-A3B): 3,6  Kilogramm
  • Ablaufleistung (l/s) mit 10 mm Aufstau (ATTR-157B): 1,4  Liter/Sekunde
  • Geruchsverschluss (ATTR-115): inklusive
  • Schlammeimer (ATTR-A2K): ja
  • WU-Flansch (ATTR-166): werksseitig vormontiert
  • Stutzen Ausführung (ATTR-233): senkrecht
  • Höhe (ATTR-A6C): 270  Millimeter
  • Durchmesser (ATTR-107): 295  Millimeter
  • Aussparungsmaß Länge (ATTR-160): 310  Millimeter
  • Aussparungsmaß Breite (ATTR-161): 310  Millimeter
  • Volumen (ATTR-320): 0,0  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 344  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 344  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 353  Millimeter
  • Abmessungen (ATTR-323): 344X344X353MM
  • Anzahl Packstücke (ATTR-321): 0
  • Verstellbereich (ATTR-108_VB): 23  Millimeter
  • Auslauf Nennweite (DN) (ATTR-B15CA): 100
  • Auslauf Nennweite (DA) (ATTR-B15CB): 110
  • Abdeckungsart (ATTR-A21): Schlitzrost
  • Abdeckung Farbe (ATTR-A2A): schwarz
  • Belastungsklasse (ATTR-A2B): K 3 (EN 1253-1)
  • Abdeckung Material (ATTR-A2E): Kunststoff
  • Länge (ATTR-A2M): 200  Millimeter
  • Breite (ATTR-A2N): 200  Millimeter
  • Höhe (ATTR-A2P): 25  Millimeter
  • Farbe (ATTR-102): schwarz
  • Abwasserart (ATTR-6): fäkalienfrei
  • Norm (ATTR-9): EN 1253
  • Einbausituation (ATTR-1): Einbau in die Bodenplatte
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Nennweite (DN) (ATTR-118): 100
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktart (M-ATTR-003): Kellerablauf
  • Produktfamilie (M-ATTR-004): Universale Plus
  • Produktname (M-ATTR-005): Universale Plus
  • Herkunftsland (ATTR-322): DE
  • Funktion bei Rückstau (ATTR-312): Schützt bei Rückstau
  • Abwassermenge (ATTR-310): Mittel
  • Bauhöhe (ATTR-313): min. 130 mm
