Hebeanlage Minilift S
KTP 300-S1, freie Aufstellung
Datenblatt
Die steckerfertige Kleinhebeanlage für fäkalienfreies Abwasser ist geeignet für die Abwasserentsorgung einzelner Entwässerungsgegenstände. Die überflutbare Pumpe mit Schwimmerschalter kann mit Hilfe von Einhandverschlüssen einfach entnommen werden. Der Sammelbehälter aus Kunststoff (ABS) ist mit einem Rückflussverhinderer sowie einem Aktivkohlefilter ausgestattet.
- Einfache Wartung
- Komfortable Montage
- Steckerfertig
| Artikelnummer | 28560 |
|---|---|
| GTIN | 4026092000854 |
| Preisgruppe | 20 |
Ausschreiben.de
Hebeanlage Minilift S KTP 300-S1, freie Aufstellung
Die steckerfertige Kleinhebeanlage für fäkalienfreies Abwasser ist geeignet für die Abwasserentsorgung einzelner Entwässerungsgegenstände. Die überflutbare Pumpe mit Schwimmerschalter kann mit Hilfe von Einhandverschlüssen einfach entnommen werden. Der Sammelbehälter aus Kunststoff (ABS) ist mit einem Rückflussverhinderer sowie einem Aktivkohlefilter ausgestattet. Abwasserart: fäkalienfrei Einbausituation: freie Aufstellung Ausführung: Anlagenart: Einzelanlage Pumpensteuerung: Schwimmerschalter Rückflussverhinderer: integriert Auslieferungszustand: steckerfertig Allgemeine Merkmale: Farbe: weiß Norm: EN 12050-2 Abmessungen: Länge: 426 mm Breite: 297 mm Höhe: 340 mm Behälter/Grundkörper: Zulauf Anzahl: 1 ST Zulauf Nennweite (DN): 40 Zulauf Nennweite (DA): 40 mm Zulauf max. Anbohrung (DN): 50 mm Abstand Rohrmitte Auslauf zu Behälterboden: 175 mm Nutzvolumen: 7 l Druckabgang: waagrecht Druckabgang (DN): 32 mm Druckabgang (DA): 40 mm Abdeckungsmerkmale: Abdeckungsart: Deckel Freier Kugeldurchgang: 10 mm Fördereinrichtung: Pumpe: KTP 300 Anzahl Pumpen: 1 Förderleistung max.: 8 m3/h Förderhöhe max.: 6 m Betriebsspannung: 230 V Netzfrequenz: 50 Hz Betriebsart: S1 Leistung P1: 0,34 kW Leistung P2: 0,21 kW Drehzahl: 2.800 U/min Erforderliche Absicherung (Leitungsschutz): C 16 A Förderguttemperatur (dauerhaft) max.: 40 °C Anschlusstyp: Schuko 2-polig Gewicht: 4 kg Laufrad Typ: Freistromrad Länge Netzanschlussleitung Pumpe: 5 m Nennstrom: 1,6 A Schutzart Pumpe: IP 68 (3m) Schutzklasse: I Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2 Temperaturüberwachung: integriert Schaltniveau Schwimmerschalter EIN: 75 mm Schaltniveau Schwimmerschalter AUS: 190 mm Isolationsklasse: F Steuerung: Art Niveauerfassung: mechanisch Instrument Niveauerfassung: Schwimmerschalter
Hebeanlage Minilift S KTP 300-S1, freie Aufstellung
Die steckerfertige Kleinhebeanlage für fäkalienfreies Abwasser ist geeignet für die Abwasserentsorgung einzelner Entwässerungsgegenstände. Die überflutbare Pumpe mit Schwimmerschalter kann mit Hilfe von Einhandverschlüssen einfach entnommen werden. Der Sammelbehälter aus Kunststoff (ABS) ist mit einem Rückflussverhinderer sowie einem Aktivkohlefilter ausgestattet. Abwasserart: fäkalienfrei Einbausituation: freie Aufstellung Ausführung: Anlagenart: Einzelanlage Pumpensteuerung: Schwimmerschalter Rückflussverhinderer: integriert Auslieferungszustand: steckerfertig Allgemeine Merkmale: Farbe: weiß Norm: EN 12050-2 Abmessungen: Länge: 426 mm Breite: 297 mm Höhe: 340 mm Behälter/Grundkörper: Zulauf Anzahl: 1 ST Zulauf Nennweite (DN): 40 Zulauf Nennweite (DA): 40 mm Zulauf max. Anbohrung (DN): 50 mm Abstand Rohrmitte Auslauf zu Behälterboden: 175 mm Nutzvolumen: 7 l Druckabgang: waagrecht Druckabgang (DN): 32 mm Druckabgang (DA): 40 mm Abdeckungsmerkmale: Abdeckungsart: Deckel Freier Kugeldurchgang: 10 mm Fördereinrichtung: Pumpe: KTP 300 Anzahl Pumpen: 1 Förderleistung max.: 8 m3/h Förderhöhe max.: 6 m Betriebsspannung: 230 V Netzfrequenz: 50 Hz Betriebsart: S1 Leistung P1: 0,34 kW Leistung P2: 0,21 kW Drehzahl: 2.800 U/min Erforderliche Absicherung (Leitungsschutz): C 16 A Förderguttemperatur (dauerhaft) max.: 40 °C Anschlusstyp: Schuko 2-polig Gewicht: 4 kg Laufrad Typ: Freistromrad Länge Netzanschlussleitung Pumpe: 5 m Nennstrom: 1,6 A Schutzart Pumpe: IP 68 (3m) Schutzklasse: I Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2 Temperaturüberwachung: integriert Schaltniveau Schwimmerschalter EIN: 75 mm Schaltniveau Schwimmerschalter AUS: 190 mm Isolationsklasse: F Steuerung: Art Niveauerfassung: mechanisch Instrument Niveauerfassung: Schwimmerschalter
Einbauvideo
In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
|
Rückschlagklappe Aqualift S, Minilift | 27207 | |
|
Aktivkohlefilter mit Spannklammer | 27208 | |
|
Pumpenverriegelungsset Mono, mit Einhandverschluss | 28031 | |
|
Abdeckung Minilift freien Aufstellung | 28036 | |
|
Laufrad KTP 300, mit Ansaugdeckel | 28039 | |
|
Austauschpumpe KTP 300 für Minilift | 28836 | |
|
Ansaugkorb mit Steckverschluss, für KTP 300 | 680013 | |
|
Dichtung O-Ring für Druckabgang | 680014 | |
|
Druckabgang für Pumpe, Minilift | 680017 | |
|
Einhandverschluss für Rückflussverhinderer | 680018 | |
|
Dichtung für Abdeckung Minilift | 680019 | |
|
Gumminippel DN 40 | 680020 | |
|
Kabelzubehör Dichtung für Minilift | 680021 |
| Einbau- und Bedienungsanleitung | |
|---|---|

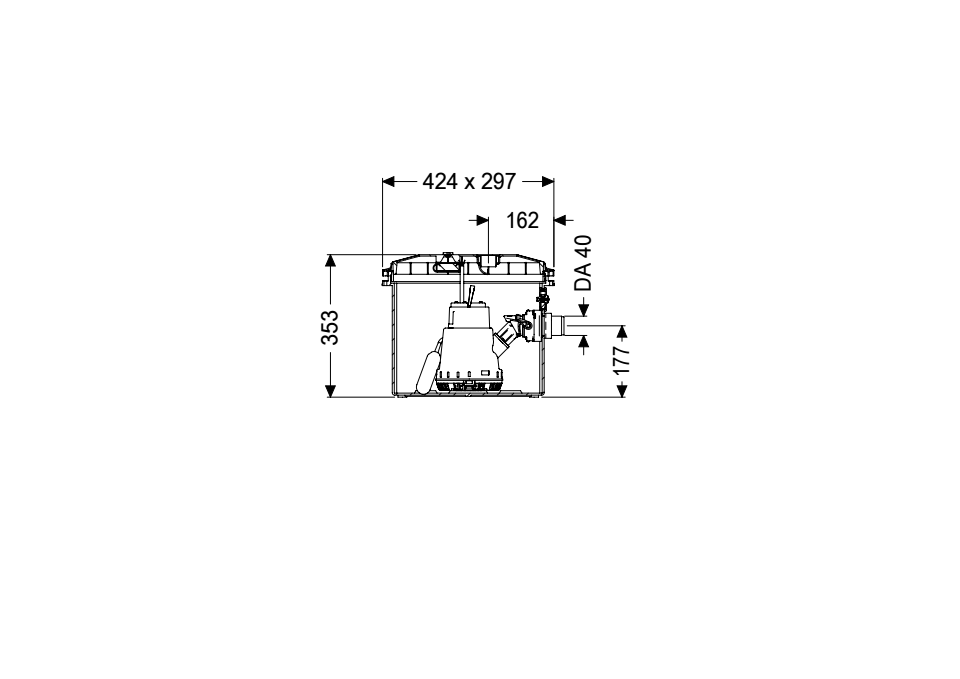

| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung | |
| BIM |
- Einbausituation (ATTR-1):
freie Aufstellung
- Fremdüberwachung (ATTR-A8): TÜV Rheinland Bauart geprüft und überwacht
- Herkunftsland (ATTR-322): DE
- max. Einschaltstrom (ATTR-285): 3,8 Ampere
- Pumpe (ATTR-4): KTP 300
- Anzahl Pumpen (ATTR-181): 1
- Laufrad Typ (ATTR-8): Freistromrad
- Typ Anschlussleitung Pumpe (ATTR-N2): H07RN-F 3G 1,0 mm2
- Erforderliche Absicherung (Leitungsschutz) (ATTR-N3): C 16 A
- Max. zulässige Schalthäufigkeit (ATTR-162): 20 1/Stunde
- Betriebsart (ATTR-10): S1
- Leistung P1 (ATTR-F4): 0,3 Kilowatt
- Leistung P2 (ATTR-F5): 0,2 Kilowatt
- Drehzahl (ATTR-F2): 2.800 Umdrehungen/Minute
- Betriebsspannung (ATTR-131): 230 Volt
- Netzfrequenz (ATTR-N4): 50 Hertz
- Nennstrom (ATTR-N5): 1,6 Ampere
- Förderleistung max. (ATTR-F7): 8 Kubikmeter/Stunde
- Förderhöhe max. (ATTR-F8): 6 Meter
- Förderguttemperatur (dauerhaft) max. (ATTR-132): 40 Grad Celsius
- Schutzklasse (ATTR-133): I
- Anschlusstyp (ATTR-N1): Schuko 2-polig
- Schutzart Pumpe (ATTR-125): IP 68 (3m)
- Länge Netzanschlussleitung Pumpe (ATTR-11): 5 Meter
- Temperaturüberwachung (ATTR-135): integriert
- Gewicht (ATTR-191): 4 Kilogramm
- Isolationsklasse (ATTR-193): F
- Erwartete Lebensdauer (Betriebsstunden) (ATTR-194): 5.000 Stunden
- Erwartete Lebensdauer (Anzahl Schaltspiele) (ATTR-195): 150.000
- Schaltniveau Schwimmerschalter EIN (ATTR-372): 75 Millimeter
- Schaltniveau Schwimmerschalter AUS (ATTR-373): 190 Millimeter
- Gewicht netto (ATTR-A3A): 8,2 Kilogramm
- Gewicht brutto (ATTR-A3B): 9,3 Kilogramm
- Druckabgang (ATTR-B7): waagrecht
- Anlagenart (ATTR-2): Einzelanlage
- Rückflussverhinderer (ATTR-165): integriert
- Pumpensteuerung (ATTR-134): Schwimmerschalter
- Länge (ATTR-A6A): 426 Millimeter
- Breite (ATTR-A6B): 297 Millimeter
- Höhe (ATTR-A6C): 340 Millimeter
- Volumen (ATTR-320): 0,0 Kubikmeter
- Verpackungsmaß Länge (ATTR-325): 445 Millimeter
- Verpackungsmaß Breite (ATTR-326): 355 Millimeter
- Verpackungsmaß Höhe (ATTR-327): 305 Millimeter
- Abmessungen (ATTR-323): 445X355X305MM
- Anzahl Packstücke (ATTR-321): 1
- Zulauf Anzahl (ATTR-B1B): 1 Stück
- Zulauf Nennweite (DN) (ATTR-B1CA): 40 Millimeter
- Zulauf Nennweite (DA) (ATTR-B1CB): 40 Millimeter
- Zulauf max. Anbohrung (DN) (ATTR-B1E): 50 Millimeter
- Abstand Rohrmitte Auslauf zu Behälterboden (ATTR-B15E): 175 Millimeter
- Druckabgang (DN) (ATTR-B17): 32 Millimeter
- Druckabgang (DA) (ATTR-B18): 40 Millimeter
- Nutzvolumen (ATTR-B10): 7 Liter
- Abdeckungsart (ATTR-A21): Deckel
- Art Niveauerfassung (ATTR-7A): mechanisch
- Instrument Niveauerfassung (ATTR-7B): Schwimmerschalter
- Leistungserklärung (DOP) (ATTR-292): 009-005
- Abwassermenge (ATTR-310):
Niedrig
- Abwasserart (ATTR-6):
fäkalienfrei
- Farbe (ATTR-102): weiß
- Norm (ATTR-9): EN 12050-2
- CE Kennzeichnung (ATTR-A5B):
ja
- Freier Kugeldurchgang (ATTR-180): 10 Millimeter
- Auslieferungszustand (ATTR-189): steckerfertig
- Fabrikat (M-ATTR-001): KESSEL
- Produktgruppe (M-ATTR-002): Hebeanlagen
- Produktart (M-ATTR-003): Hebeanlage
- Produktfamilie (M-ATTR-004): Minilift
- Produktname (M-ATTR-005): Minilift S
