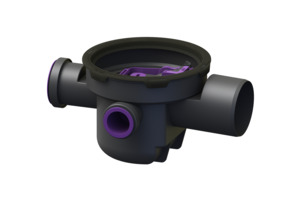

Grundkörper Der Universale

DN 100, 3 Zuläufe, m. Rückstauverschluss

Datenblatt

Der Ablauf aus Kunststoff ist mit einem herausnehmbaren Rückstauverschluss mit zwei Rückstauklappen, einem handverriegelbaren Notverschluss sowie einem Schlammeimer ausgestattet. Der Grundkörper verfügt außerdem über zwei Zuläufe DN 50 und einen Zulauf DN 70 mit Blindstopfen.

  • Flexibler Einbau: teleskopisches Aufsatzstück drehbar - neigbar - höhenverstellbar
  • Integrierter Rückstauschutz
  • Flexible Planung durch drei feste serienmäßige Zuläufe
Artikelnummer 27600
GTIN 4026092085141
Preisgruppe 1
Ausschreiben.de
Grundkörper Der Universale DN 100, 3 Zuläufe, m. Rückstauverschluss
Der Ablauf aus Kunststoff ist mit einem herausnehmbaren Rückstauverschluss mit zwei Rückstauklappen, einem handverriegelbaren Notverschluss sowie einem Schlammeimer ausgestattet. Der Grundkörper verfügt außerdem über zwei Zuläufe DN 50 und einen Zulauf DN 70 mit Blindstopfen. Ausführung: Geruchsverschluss: inklusive Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Abdichtung am Grundkörper: Anschlussrand Auslieferungszustand: installationsfertig Sperrwasserhöhe: 60 mm Rückstauschutz: Typ 5 Mechanische Rückstauklappen: 2 Allgemeine Merkmale: Nennweite (DN): 100 Außendurchmesser (DA): 110 Farbe: schwarz Norm: EN 1253, EN 13564 Abmessungen: Länge: 380 mm Breite: 285 mm Höhe: 190 mm Grundkörper: Material Grundkörper: PP Stutzen Ausführung: waagrecht Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück
  Titel Artikelnummer
Aufsatzstück mit Edelstahlrost 48954
Aufsatzstück Schlitzrost schwarz, 200 x 200 mm, K 3 48964
Aufsatzstück Variofix System 200, Schlitzrost, V2A, K 3 48968
Aufsatzstück Klasse B, Schlitzrost rund, d: 230 mm 67985
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
Dichtung d: 218 mm 27141
Katalogseite
Einbau- und Bedienungsanleitung
CAD Zeichnung
  • Nennweite (DN) (ATTR-118): 100
  • Abdichtung am Grundkörper (ATTR-250): Anschlussrand
  • Temperaturklasse (ATTR-253): A
  • Komplettartikel (ATTR-254): nein
  • Elektrischer Anschluss vorhanden (ATTR-256): nein
  • Anschluss an GLT, GA (ATTR-257): nein
  • Variante der Entwässerung (ATTR-260): Punktablauf
  • Entwässerungsart (ATTR-263): Freispiegel
  • Vorteilstext (M-ATTR-007): Der Kellerablauf mit drei Zuläufen – für mehr Flexibilität bei Neubau und Sanierung
  • BIM (ATTR-370): BIM Abläufe
  • Gewicht netto (ATTR-A3A): 1,4  Kilogramm
  • Gewicht brutto (ATTR-A3B): 2,2  Kilogramm
  • Sperrwasserhöhe (ATTR-128): 60  Millimeter
  • Länge (ATTR-A6A): 380  Millimeter
  • Breite (ATTR-A6B): 285  Millimeter
  • Höhe (ATTR-A6C): 190  Millimeter
  • Volumen (ATTR-320): 0,0  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 380  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 295  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 257  Millimeter
  • Abmessungen (ATTR-323): 380X295X257MM
  • Anzahl Packstücke (ATTR-321): 0
  • Geruchsverschluss (ATTR-115): inklusive
  • Stutzen Ausführung (ATTR-233): waagrecht
  • Material Grundkörper (ATTR-232): PP
  • Farbe (ATTR-102): schwarz
  • Abwasserart (ATTR-6): fäkalienfrei
  • Norm (ATTR-9): EN 1253
  • CE Kennzeichnung (ATTR-A5B): ja
  • Einbausituation (ATTR-1): Einbau in die Bodenplatte
  • Rückstauschutz (ATTR-151): Typ 5
  • Mechanische Rückstauklappen (ATTR-154): 2
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Auslieferungszustand (ATTR-189): installationsfertig
  • Außendurchmesser (DA) (ATTR-147): 110
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Abläufe
  • Produktart (M-ATTR-003): Kellerablauf
  • Produktfamilie (M-ATTR-004): Der Universale
  • Produktname (M-ATTR-005): Der Universale
  • Herkunftsland (ATTR-322): DE
