Ablauftechnik & Schallschutz: Das müssen Sie beachten

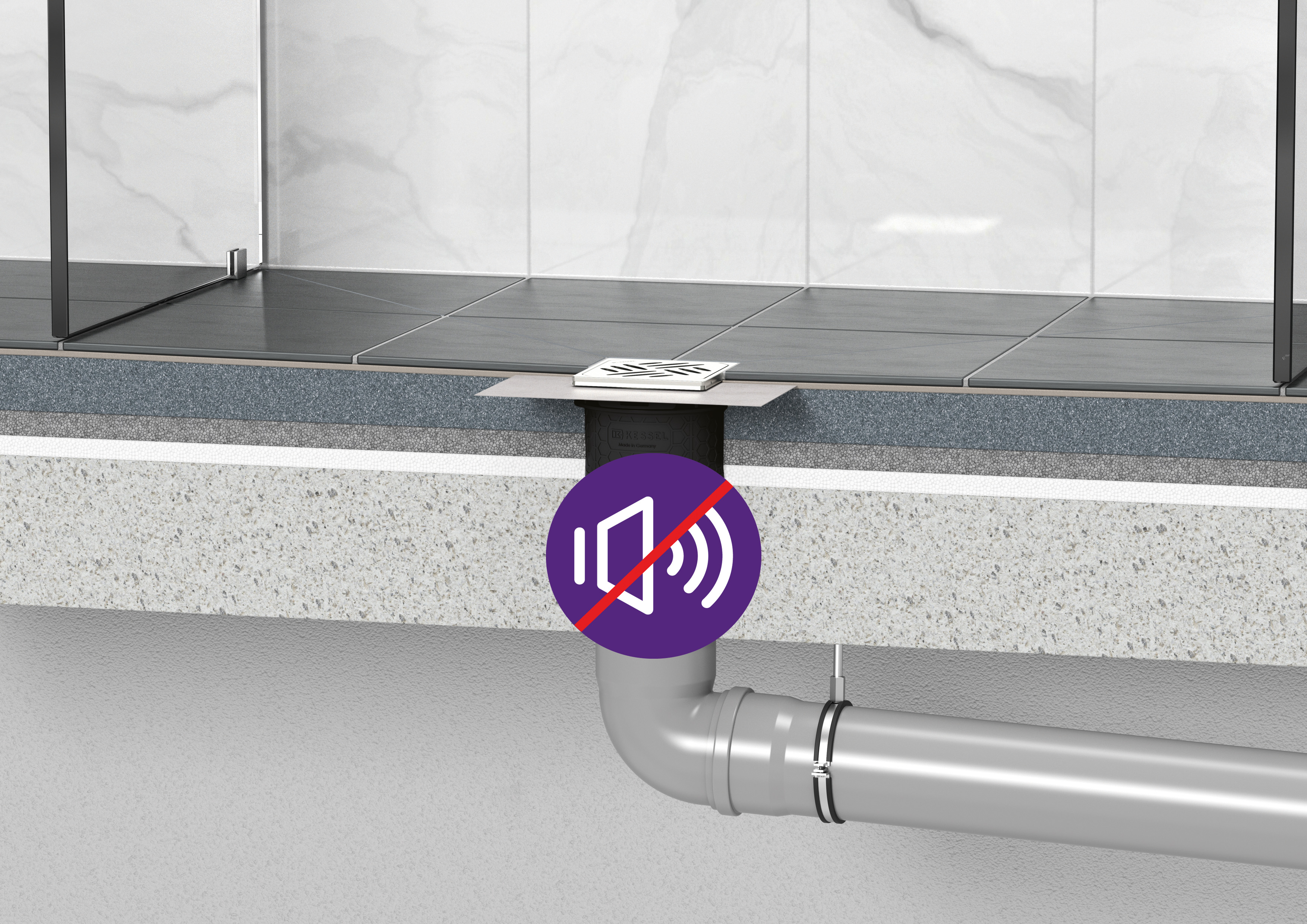

Im Bereich von Bodenabläufen entstehen beispielsweise durch Auftreten oder Wasserfluss Geräusche. Deshalb muss für den fachgerechten Schallschutz in Gebäuden sichergestellt werden, dass die verbauten Abläufe die maximal zulässigen Geräuschpegel nicht überschreiten. Hierbei sind neben der Schallschutzwirkung der Abläufe selbst auch äußere Faktoren wie Architektur, Baustoffe und Dämmmaterialien zu berücksichtigen. Hier finden Sie die wichtigsten Fakten zum Schallschutz rund um Bodenabläufe.
Schallschutzanforderungen an Bodenabläufe
Die Mindestanforderungen an die Schallschutzwirkung von Bodenabläufen und das Vorgehen beim Ermitteln des Geräuschniveaus ergeben sich aus den in der Norm DIN 4109 definierten Vorgaben. Darüber hinaus empfiehlt die Richtlinie VDI 4100 für den Schallschutz in Wohngebäuden von den Normvorgaben abweichende Werte.
Schallschutzwirkung von KESSEL-Abläufen
KESSEL-Abläufe haben hervorragende Schallschutzeigenschaften, wie Messungen des Fraunhofer-Instituts in Stuttgart bestätigt haben. Die ermittelten Werte liegen für alle Abläufe weit unter den höchsten Anforderungen der Norm DIN 4109 und der Richtlinie VDI 4100. (Die entsprechenden Prüfberichte können Sie auf den jeweiligen Produktseiten einsehen.) Mit der als Zubehörteil erhältlichen Durchgangsdichtung Quick-Fit kann die Schallschutzwirkung außerdem um weitere 30 % erhöht werden.

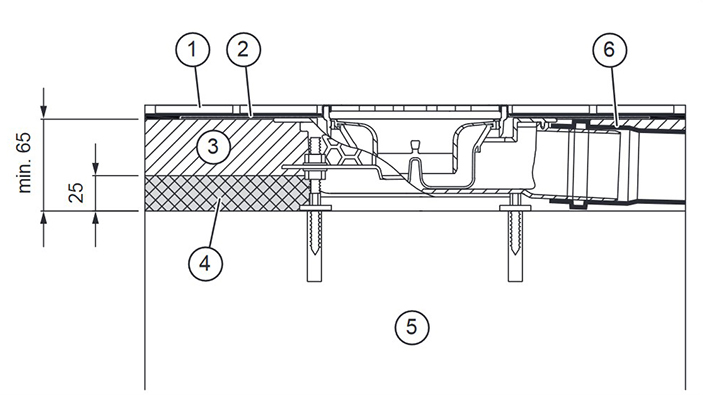

Der Ultraflache 54 Frauenhofer Institut Certificat P-BA 206/2018
- Fliesen
- Abdichtung im Verbund und Fliesenkleber
- Estrich
- Trittschalldämmung
- Betondecke
- 4mm PE-Schutzschlauch

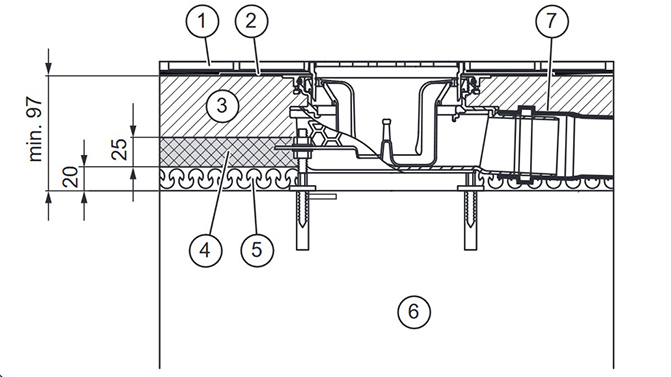

Der Ultraflache 79 Frauenhofer Institut Certificat P-BA 205/2018
- Fliesen
- Abdichtung im Verbund und Fliesenkleber
- Estrich
- Trittschalldämmung
- Wärmedämmung
- Betondecke
- 4mm PE-Schutzschlauch
KESSEL Prüfberichte | Norm / Richtlinie | UG hinten (diagonal) | DIN 4109 | VDI 4100 |
| Ultraflach DN 50 + Schlitzrost ohne Montagehilfe Prüfbericht: P-BA 236/2013 | DIN 4109 VDI 4100 | 12 dB (A) 10 dB (A) | Mindest-anforderung 30 dB (A) erhöhte Anforderung 25 dB (A) | Mindest-anforderung SSt I ≤ 30 dB (A) erhöhte Anforderung SSt III ≤ 22 dB (A )- ≤ 24 dB (A) |
| Ultraflach 54 DN 50 + Schlitzrost mit Montagehilfe + Schall- und Setzungsdämpfer | DIN 4109 VDI 4100 | 18 dB (A) 14 dB (A) | ||
| Ultraflach 79 DN 50 + Schlitzrost mit Montagehilfe + Schall- und Setzungsdämpfer | DIN 4109 VDI 4101 | 15 dB (A) 11 dB (A) | ||
| Practicus senkrecht DN 100 +Variofix Prüfbericht: P-BA 237/2013 | DIN 4109 VDI 4102 | 18 dB (A) 15 dB (A) | ||
| Ecoguss senkrecht DN 100 + Linearis Comfort Aufsatzstück Prüfbericht: P-BA 238/2013 | DIN 4109 VDI 4103 | 23 dB (A) 20 dB (A) | ||
| Ecoguss senkrecht DN 100 + Comfort Aufsatzstück +Fire Kit + Quick Fit Prüfbericht: P-BA 239/2013 | DIN 4109 VDI 4104 | 16 dB (A) 14 dB (A) | ||
| Duschrinne Linearis Comfort 850 mm Prüfbericht: P-BA 240/2013 | DIN 4109 VDI 4105 | 17 dB (A) 13 dB (A) | ||
| Duschrinne Linearis Compact 750 mm Prüfbericht: P-BA 241/2013 | DIN 4109 VDI 4106 | 14 dB (A) 10 dB (A) | ||
| Wandablauf Scaca Prüfbericht: P-BA 242/2013 | DIN 4109 VDI 4107 | 17 dB (A) 14 dB (A) | ||

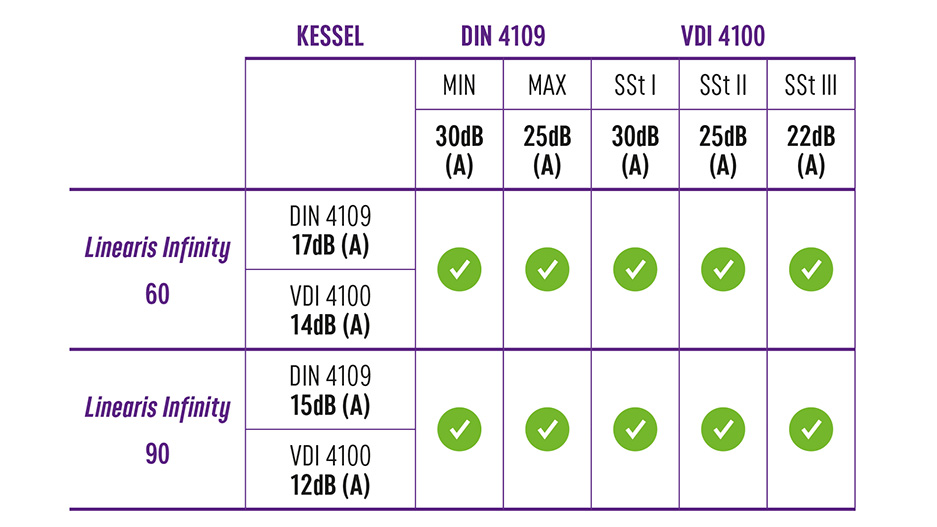

| Infinity 60 + Schall- und Setzungsdämpfer Prüfbericht: P-BA 24232/2021 | DIN 4109 VDI 4108 | 17 dB (A) 14 dB (A) | ||
| Infinity 90 + Schall- und Setzungsdämpfer Prüfbericht: P-BA 24/2021 | DIN 4109 VDI 4109 | 15 dB (A) 12 dB (A) |
Wichtiges Detail: der Schall- und Setzungsdämpfer

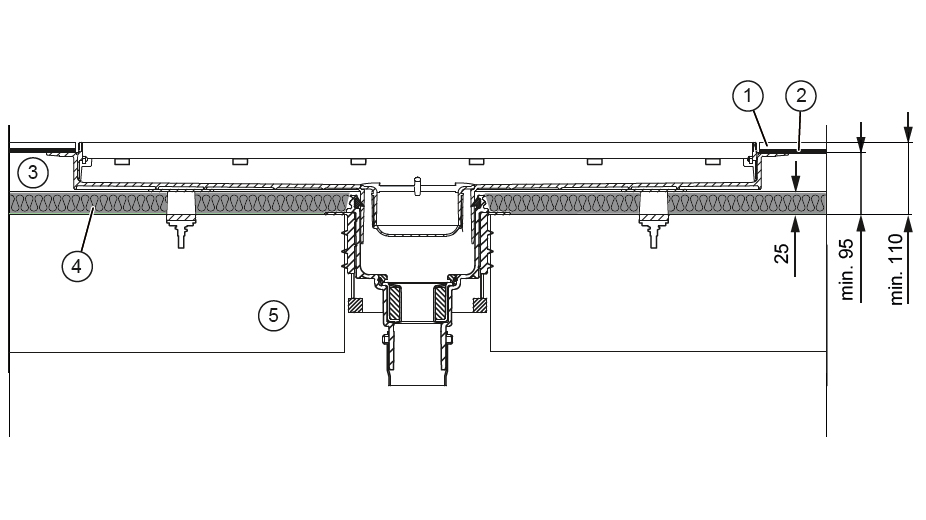

Er sieht aus wie ein klassischer Dübel, leistet jedoch weit mehr: Der flexible Schall- und Setzungsdämpfer von KESSEL funktioniert wie eine Schallentkopplung zwischen Ablaufkörper und Betondecke. Damit erreicht er hervorragende Werte beim Schallschutz, die weit unter den Anforderungen von VDI und DIN 4100 liegen. Oft muss der Schallschutz separat gekauft werden, doch bei der Duschrinne Linearis Infinity ist er standardmäßig im Lieferumfang enthalten. Beim Badablauf Der Ultraflache ist er Bestandteil der Einbauhilfe.
