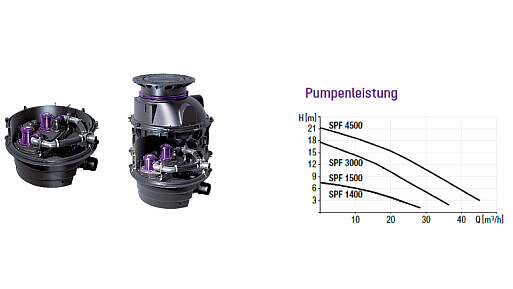

Ecolift M
Der typische Einsatzbereich der Hybrid-Hebeanlage Ecolift M ist im privaten Wohnungsbau und hier insbesondere beim Ein- und Zweifamilienhaus. Die Abflussmenge (Qs) sollte dabei nicht mehr als 3 l/s betragen.
KESSEL-Ecolift M ist für durchgehende Abwasserleitungen nach DIN EN 12056-4/13564 Typ 3 bestimmt, an die Schmutzwasserleitungen sowie WC- und Urinalanlagen angeschlossen sind. Dadurch wird eine sichere Entwässerung von Ablaufstellen unterhalb der Rückstauebene auch während eines Rückstaus gewährleistet.
Die Pumpe arbeitet nur während des Rückstaus und fördert das Schmutzwasser gegen den Rückstau über eine Druckleitung, welche über die Rückstauebene geführt werden muss, in den Kanal. Im rückstaufreien Betrieb wird das Schmutzwasser durch das natürliche Gefälle in den Kanal abgeleitet.
Ecolift M ist kein Rattenschutz! Bei möglichem Rattenbefall ist die Anlage bauseits vor Beschädigungen zu schützen.
Wichtige Hinweise
Voraussetzung für einen einwandfreien Betrieb ist:
- ein ausreichendes Gefälle in den Ablaufleitungen (Hinweis: Zwischen Zu- und Ablauf besteht beim Ecolift M ein Gefälle von 9 mm)
- ein hoher Wasseranteil im Abwasser, damit der Selbstreinigungseffekt optimiert wird
- eine ordnungsgemäße Verlegung und vor allem Entlüftung der Zulaufleitung gemäß DIN EN 12056 / DIN 1986-100
Zur Beachtung: bei fetthaltigem Abwasser erhöhter Wartungs- und Reinigungsaufwand!
Beispiele Einbau Ecolift M

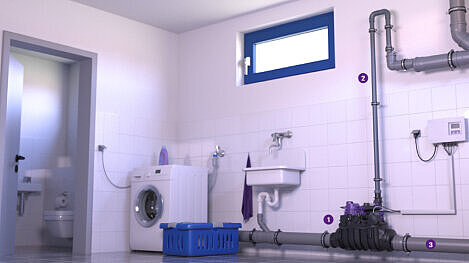

Beispiel Einbau Ecolift M in eine freiliegende Leitung
1 Hybrid-Hebeanlage Ecolift M
2 Druckleitung mit Rückstauschleife
3 Abflussleitung mit freiem Gefälle

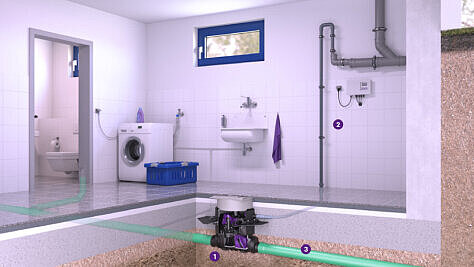

Beispiel Einbau Ecolift M in eine Bodenplatte
1 Hybrid-Hebeanlage Ecolift M
2 Druckleitung mit Rückstauschleife
3 Abflussleitung mit freiem Gefälle

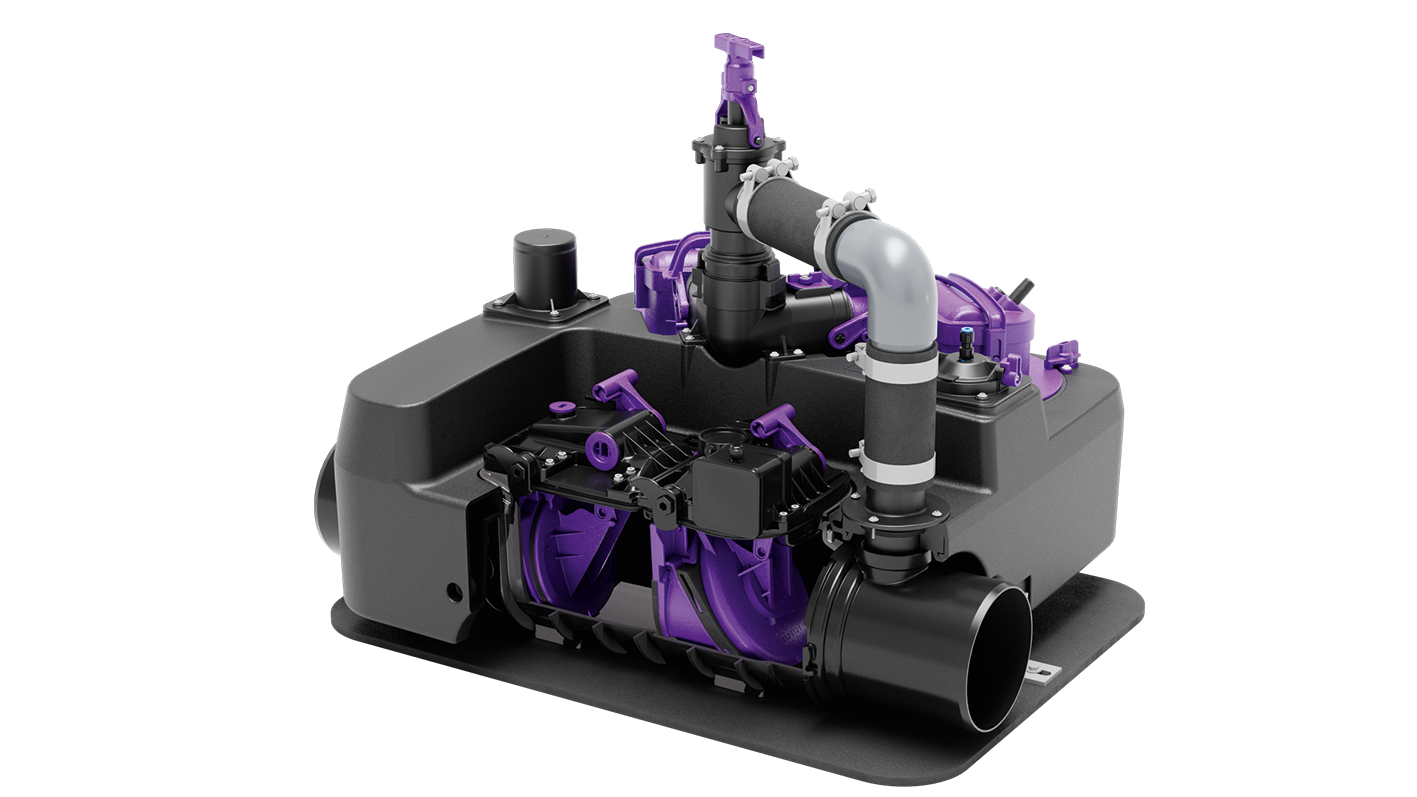

Ecolift L

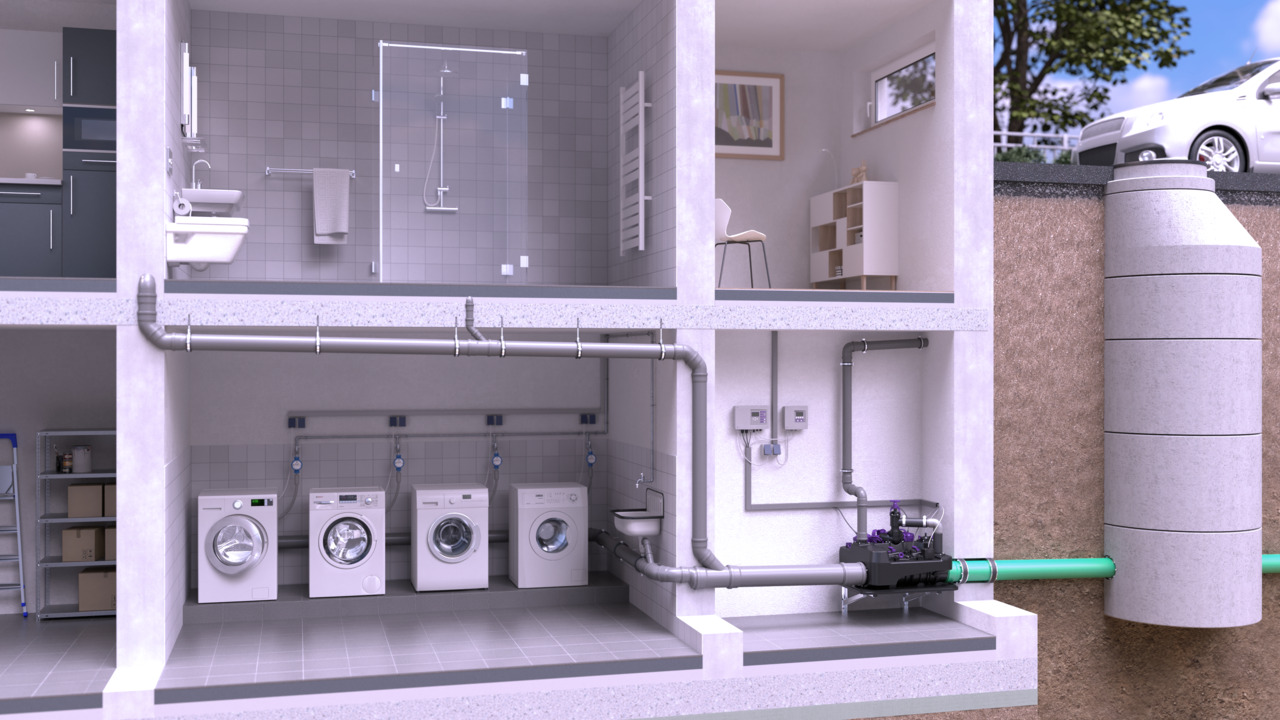

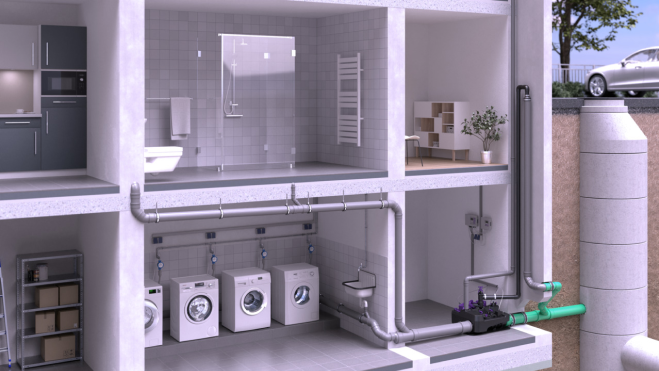

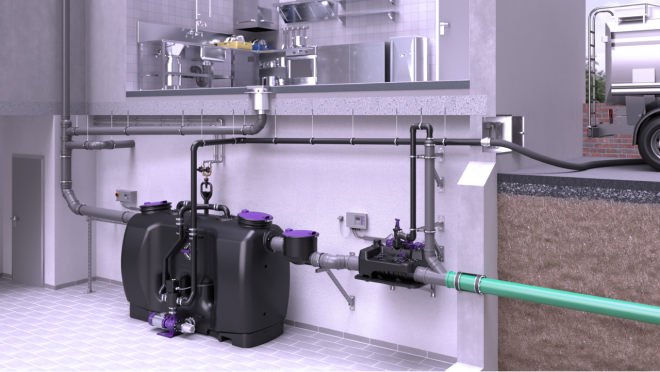

Die Hybrid-Hebeanlage Ecolift L eignet sich besonders für den Einsatz in Mehrfamilienhäusern mit höherem Abwasseranfall sowie im gewerblichen Bereich, z. B. zur Abwasserentsorgung hinter Fettabscheidern. Die Abwassermenge Qs darf den Wert von 6 l/s nicht überschreiten.
Ecolift L kann in eine freiliegende Abwasserleitung installiert werden. Um ein natürliches Gefälle zu erhalten, besteht auch die Möglichkeit einer erhöhten Montage auf einer Wandkonsole. Im rückstaufreien Betrieb wird das Schmutzwasser durch das natürliche Gefälle in den Kanal abgeleitet. Die Pumpen arbeiteten nur während eines Rückstaus und fördern das Schmutzwasser gegen den Rückstau in den Kanal.
Bei der Führung der Druckleitung besteht die Wahl zwischen der Verbindung mit einer Rückstauschleife oder dem direkten Wiedereinleiten in die Schmutzwasserleitung im Anschluss an die Rückstausicherung (Bypass-System).
Wichtige Hinweise
Voraussetzung für einen einwandfreien Betrieb ist:
- ein ausreichendes Gefälle in den Ablaufleitungen (Hinweis: Zwischen Zu- und Ablauf besteht beim Ecolift L ein Gefälle von 9 mm)
- ein hoher Wasseranteil im Abwasser, damit der Selbstreinigungseffekt optimiert wird
- eine ordnungsgemäße Verlegung und vor allem Entlüftung der Zulaufleitung gemäß DIN EN 12056 / DIN 1986-100
Zur Beachtung: bei fetthaltigem Abwasser erhöhter Wartungs- und Reinigungsaufwand!
Ecolift XL
Die Ecolift XL ist die größte und leistungsstärkste Hybrid-Hebeanlage. Sie ist ideal für gewerblich genutzte Gebäude und Mehrfamilienhäuser mit höher Abwassermenge (Qs) von mehr als 6 l/s.
KESSEL-Ecolift XL Rückstauhebeanlagen für den Einsatz im gewerblichen und industriellen Einsatz sind für durchgehende Abwasserleitungen bestimmt, an die Schmutzwasserleitungen sowie WC- und Urinalanlagen angeschlossen sind. Dadurch wird eine sichere Entwässerung von Ablaufstellen unterhalb der Rückstauebene auch während eines Rückstaus gewährleistet.
Die Pumpe arbeitet nur während des Rückstaus und fördert das Schmutzwasser gegen den Rückstau über eine Druckleitung, welche über die Rückstauebene geführt werden muss, in den Kanal. Im rückstaufreien Betrieb wird das Schmutzwasser durch das natürliche Gefälle in den Kanal abgeleitet.
Ecolift XL ist kein Rattenschutz! Bei möglichem Rattenbefall ist die Anlage bauseits zu schützen.
Wichtige Hinweise
Voraussetzung für einen einwandfreien Betrieb ist:
- ein ausreichendes Gefälle in den Ablaufleitungen (Hinweis: Zwischen Zu- und Ablauf besteht beim Ecolift XL ein Gefälle von 9 mm)
- ein hoher Wasseranteil im Abwasser, damit der Selbstreinigungseffekt optimiert wird
- eine ordnungsgemäße Verlegung und vor allem Entlüftung der Zulaufleitung gemäß DIN EN 12056 / DIN 1986-100
Zur Beachtung: bei fetthaltigem Abwasser erhöhter Wartungs- und Reinigungsaufwand!
